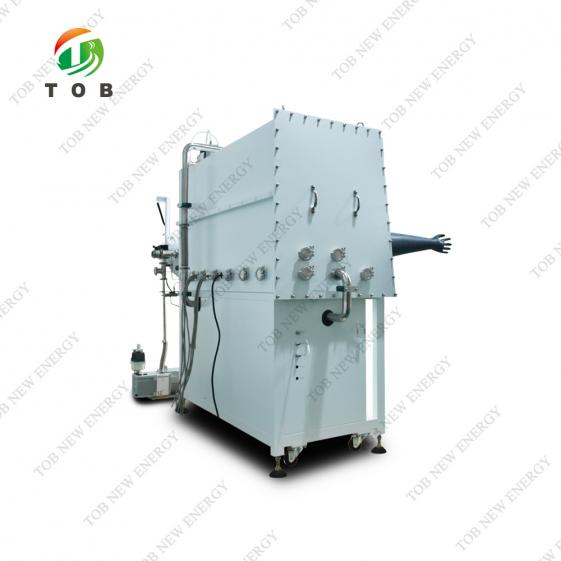

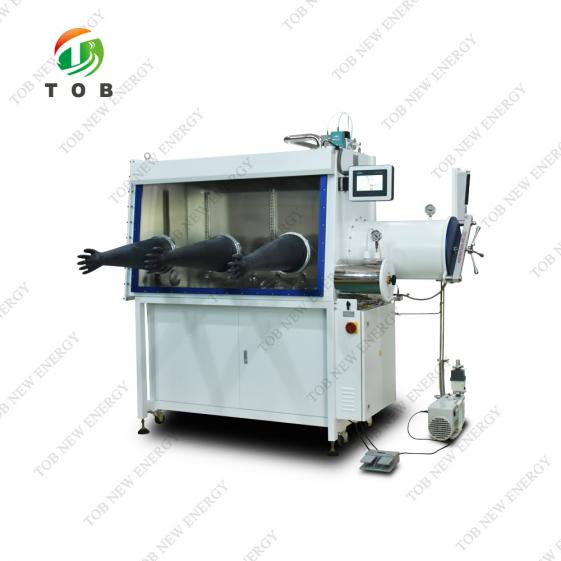

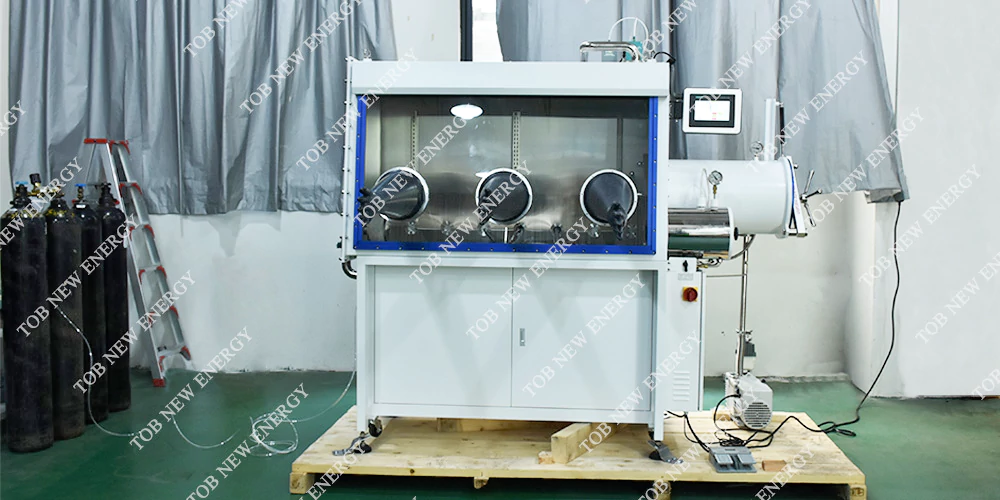

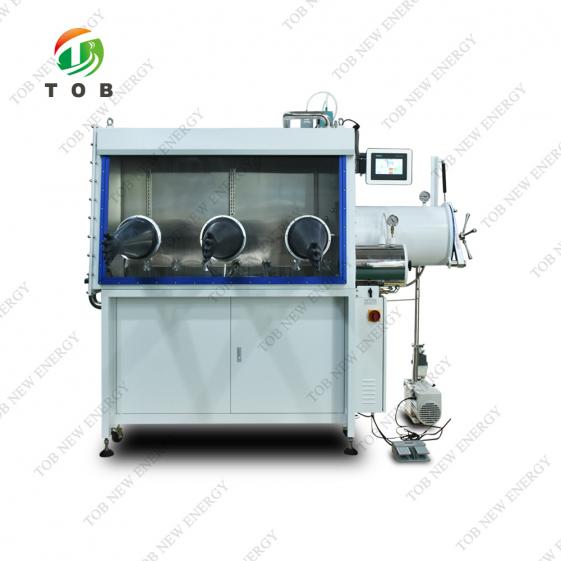

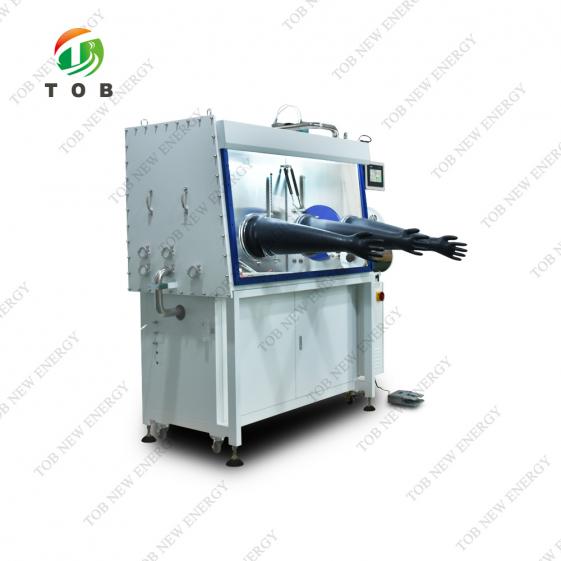

3 guanti Glove Box con funzione di riscaldamento
Specifiche
1. Modello: TOB-GB-1500-S1-T1
Universale (1500/750/900)
Scatola a guanti con 3 guanti, funzionamento monolaterale, integrata con un'unità di purificazione a colonna singola, controllo operativo tramite PLC touch screen, pompa per vuoto, staffa, scatola chiusa, con superficie di lavoro inclinabile e vetro frontale di sicurezza rimovibile. In condizioni normali, ovvero a una temperatura costante di 20 °C, in atmosfera standard, gas inerte al 99,999%.
indice di acqua e ossigeno inferiore a 1 ppm.
2. Funzioni del vano portaoggetti:
Ciclo chiuso
- Il gas nel vano portaoggetti viene fatto circolare in un circuito chiuso attraverso lo scambiatore di circolazione e il purificatore per rimuovere continuamente acqua e ossigeno.
Controllo automatico della rigenerazione
- I materiali di rimozione dell'acqua e dell'ossigeno possono essere rigenerati e il processo di rigenerazione è controllato dal programma.
Pulizia automatica
- La predisposizione dell'atmosfera all'interno della scatola guanti è completata tramite valvole di pulizia a controllo automatico
Controllo della pressione della scatola
- La pressione all'interno del guanto della scatola è controllata automaticamente dal PLC e la pressione di lavoro può essere impostata liberamente entro +/- 15 mbar. oltre +/- 16 mbar sistema di protezione automatica
Controllo automatico della pompa per vuoto
- È necessario che la pompa per vuoto si accenda automaticamente quando necessario.
3. Configurazione di base
* 1 set di scatole in acciaio inossidabile 304, resistenti agli acidi, spessore: 3 mm
* 1 camera di transizione sottovuoto in acciaio inossidabile, φ360*L600mm, lato destro
* 1 piccola camera di transizione in acciaio inossidabile, φ150*L300mm.150℃, lato destro
* 1 finestrino anteriore con 3 porte portaoggetti.
* 6 guanti in gomma butilica.
* 1 set di sistema di illuminazione
* 1 set di ventilatori circolanti ad alte prestazioni, dotati di conversione di frequenza
* 1 set di controllo PLC e sistema operativo touch screen
* 1 set di sistema di purificazione
* 1 set pompa per vuoto
* 1 set di analizzatori d'acqua
* 1 set di analizzatori di ossigeno
* 1 set di adsorbitori di solventi organici
* 1 interfaccia di alimentazione all'interno della scatola
*
6 Interfaccia di backup KF40
* 1 staffa e rotelle
* 1 pedale
* 10 pezzi Flangia cieca
* 2 coperture per porte porta-guanti
4. Parametri tecnologici
|
Articolo
|
Parametro
|
|
vano portaoggetti
|
Scatola
|
Dimensioni della scatola: (L*W*H)=1500×750×900mm
Materiale della scatola: acciaio inossidabile 304, spessore 3 mm
Superficie interna: trattamento di trafilatura del filo di acciaio inossidabile
Superficie esterna: vernice, bianca
|
|
Finestra anteriore
|
Finestre basculanti,
vetro di sicurezza temperato trasparente, spessore 8 mm
La finestra in vetro adotta una struttura della finestra con flangia O-ring solida (metodo di tenuta sotto vuoto)
1. La flangia della finestra viene tagliata in una forma ad anello rettangolare utilizzando una piastra solida e spessa, con elevata resistenza, resistenza all'impatto e alla deformazione da compressione, le scanalature di tenuta possono essere aperte.
2. La finestra della flangia complessiva e la scanalatura di tenuta anulare sono formate con un grande centro di lavorazione a portale e la planarità della superficie di supporto della tenuta e della superficie inferiore della scanalatura di tenuta è <0,1 mm/m.
3. La finestra della flangia e il corpo della scatola vengono saldati in continuo e sulle saldature vengono eseguiti test non distruttivi per garantire che non vi siano perdite nei punti di saldatura.
4. Adottare il metodo di tenuta sotto vuoto con anello di tenuta di tipo "O" integrato nella scanalatura dell'anello integrato. L'anello di tenuta non presenta giunzioni, elevata affidabilità di tenuta, basso tasso di perdite e il tasso di perdite della scatola è <0,0006 vol%/h.
5. Adatto per sigillare porte e finestre di apparecchiature sottovuoto.
|
|
Porte per guanti
|
Il materiale è in lega di alluminio, guarnizione O-ring,
facile da manutenere e buone prestazioni di tenuta
|
|

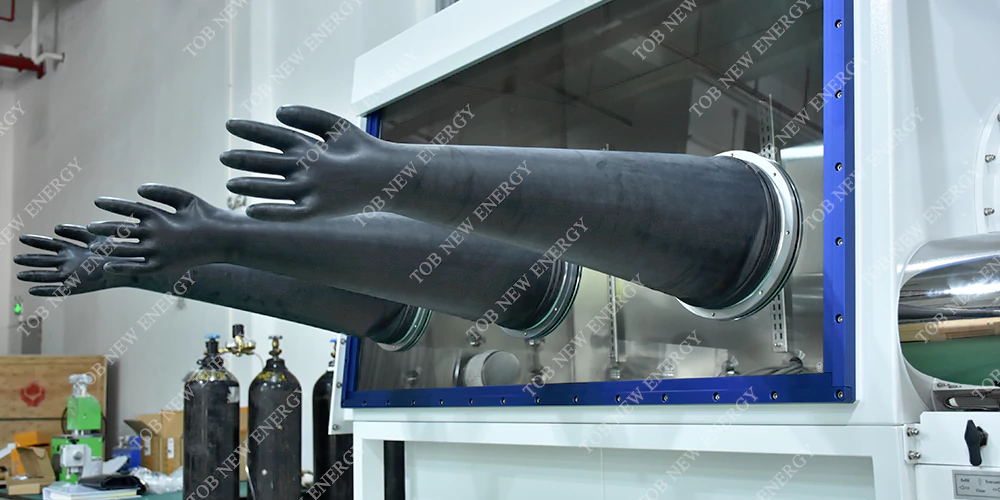

Guanti
|
Gomma butilica, Ø 8", lunghezza 32"
|
|

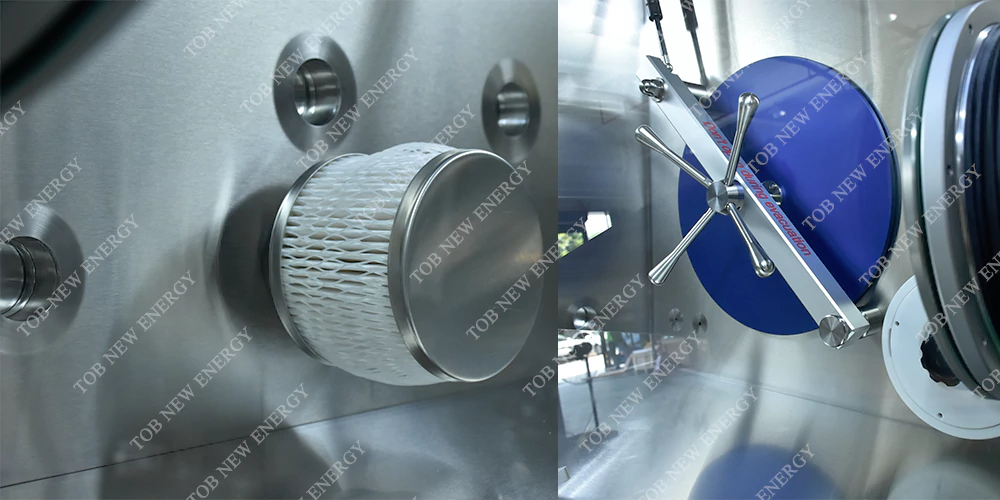

Filtro:
|
0,3 micron, 1 ingresso gas e 1 uscita gas
Personalizzazione: in base al disegno finale.
|
|
Mensola
|
Acciaio inossidabile, 3 strati
|
|
Illuminazione
|
Luci a LED, installate davanti a ogni finestra di vetro
|
|
Connettore
|
Interfaccia di backup 6 pezzi, DN 40 KF, (se necessario aggiungerne di più, è possibile personalizzarlo)
Interfaccia di alimentazione 1 pz (220 V)
|
|

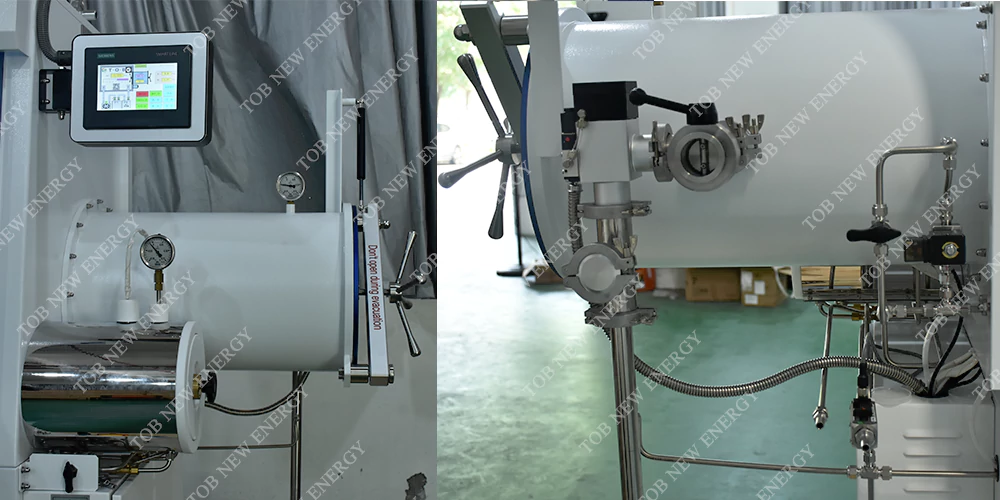

Grande anticamera
|
Camera
|
Dimensioni: Ø 360 mm, lunghezza 600 mm
Materiale: acciaio inossidabile 304
Superficie: processo di trafilatura della superficie interna, verniciatura della superficie esterna (bianca)
|
|
Accessorio
|
Vassoio scorrevole: acciaio inossidabile 304
Porta: doppia porta, materiale alluminio anodizzato, spessore 10 mm, funzionamento verticale, con meccanismo di sollevamento
Manometro: display analogico
|
|
Controllare
|
Elettrovalvola touch screen a funzionamento automatico
|
|
Piccola anticamera
|
Camera
|
Dimensioni: diametro 150 mm, lunghezza 300 mm
Materiale: acciaio inossidabile 304
Superficie: interna: processo di trafilatura, esterna: verniciatura (bianca)
|
|
Accessorio
|
Configurazione standard: piccolo vassoio per cabina, 304SS
Porta: doppia anta, bloccaggio filettato
Manometro: display analogico
|
|
Controllare
|
Valvola manuale azionamento manuale
|
|
Riscaldamento
|
Modalità di riscaldamento: viene riscaldato in un tubo di riscaldamento con flangia raffreddata ad acqua
Temperatura di riscaldamento: ≤150℃
Potenza di riscaldamento: ≤2000W
Controllo del riscaldamento: display del misuratore, possibilità di impostare la temperatura e il tempo di riscaldamento. Funzione di impostazione del controllo intelligente della temperatura PID, controllo preciso della temperatura.
|
|
Sistema di circolazione della purificazione del gas
|
Colonna di purificazione
|
Funzione: sigillato a gas, rimuove l'acqua, rimuove l'ossigeno
Materiale del contenitore: acciaio inossidabile 304
Materiali di purificazione: catalizzatore di rame: 5 kg, setaccio molecolare: 5 kg
Capacità di purificazione: ossigeno: 60L, acqua: 2Kg
Indicatori di acqua e ossigeno: meno di 1 ppm
|
|
Sistema circolatorio
|
Gas di lavoro: azoto, argon
Capacità di riciclo: portata del ventilatore integrato 90m³/h, installare la conversione di frequenza
|
|
Rigenerazione
|
Funzionamento: il PLC controlla automaticamente il processo di rigenerazione
Gas di rigenerazione: gas di lavoro miscelato con idrogeno gassoso (idrogeno 5-10%)
|
|
Pompa per vuoto
|
Pompa rotativa a palette da 12 m³/h, con filtro per nebbie oleose, controllo delle vibrazioni dell'aria
|
|
Valvole
|
Valvola principale: DN 40 KF, valvola angolare a comando elettrico
Valvola di controllo: valvola elettromagnetica integrata (sede valvola integrata in acciaio inossidabile, colonna singola integrata per sei valvole)
|
|
Sistema di controllo
|
Funzione
|
Incluse autodiagnosi, caratteristiche di autoaccensione con spegnimento automatico, con controllo della pressione e funzione adattiva
Controllo automatico, controllo ciclo, protezione password
Schermo tattile del PLC SIEMENS
|
|
Controllo della pressione
|
Scatola di controllo, pressione della camera di transizione, pressione di lavoro dell'armadio +/- 15 mbar impostabili liberamente, oltre +/- 16 mbar protezione automatica del sistema
|
|
Pedale
|
Controlla la pressione della scatola, facile da usare boost e buck
|
|
Sistema di visualizzazione
|
Utilizzando il touch screen del PLC Siemens, visualizza lo stato di funzionamento, la pressione della scatola, i registri di sistema ecc.
|
|
Controllo del sistema di vuoto
|
Pompa per vuoto, può essere avviata manualmente o tramite PLC, portata 12 m³/h, vuoto della camera di transizione e mantenimento dell'equilibrio della pressione della scatola, limite della pompa per vuoto ≤ 2x10-1pa
|
|
Analizzatore d'acqua
|
Campo di misura: 0 ~ 500 ppm
Precisione: 0,1 ppm
Adotta il sensore P2O5, ampia gamma di applicazioni, in particolare per la produzione di litio e metallo organico e altri utenti, la sonda dell'acqua può essere pulita tramite il processo di rigenerazione per ripristinare lo stato iniziale, può essere riutilizzata
|
|
Analizzatore di ossigeno
|
Campo di misura: 0 ~ 1000 ppm
Precisione: 0,1 ppm
L'uscita dell'analizzatore è collegata al PLC e i valori misurati vengono visualizzati sul touch screen (PPM) e possono essere impostati valori di allarme
Utilizzando una batteria elettrochimica, altissima sensibilità, raggio di rilevamento ultra ampio, risposta rapida.
|
|
Assorbitore rapido di solventi organici
|
Dimensioni: Ø 238 mm, altezza 407 mm, materiale: acciaio inossidabile 304 di spessore 3 mm, riempito con materiale di adsorbimento attivato ad alta efficienza (carbone attivo + allumina), collegato alla tubazione di circolazione principale, il gas circolante può prima passare attraverso l'adsorbitore, adsorbendo principalmente gas organici volatili. Sostituzione rapida e semplice del materiale adsorbente. Dopo la sostituzione del carbone attivo, la colonna di adsorbimento può essere aspirata per rimuovere l'aria ed evitare di inquinare l'atmosfera ad alta purezza all'interno della scatola.
|
|
Punto di personalizzazione:
|
1.Fissare il filo direttamente alla porta KF40, riempita di colla
2. Sistema di bypass e controllo manuale per grande anticamera
|
5. Norme di accettazione e condizioni di installazione:
Standard di accettazione: in condizioni standard, ovvero temperatura costante di 20 ℃, una pressione atmosferica standard, sorgente di gas inerte al 99,999% e funzionamento a scatola vuota, l'indice di ossigeno dell'acqua è inferiore a 1 ppm
6. Condizioni di installazione:
(1) Bombola di gas argon puro*3 (può essere utilizzato anche gas azoto/elio): purezza del 99,99%
(2) Gas argon ad alta purezza*1 bombola (può essere utilizzato anche gas azoto/elio): Purezza
(3) 1 bombola di miscela di gas idrogeno argon (può essere utilizzata anche una miscela di gas idrogeno azoto o una miscela di gas elio elio)
- Il contenuto di idrogeno è del 5%~10%, il resto è argon ad alta purezza (o azoto ad alta purezza).
- Il gas di 1 2 3 dovrebbe rimanere lo stesso!
(4) Valvola di riduzione della pressione per bombole di gas di lavoro*1
- L'intervallo di pressione del manometro principale è ＞15 Mpa, l'intervallo di pressione del manometro secondario è 0-1 Mpa (o può leggere con precisione 0,4-0,6 Mpa)
(5) Valvola di riduzione della pressione per bombola di gas di rigenerazione*1
- L'intervallo di pressione del manometro principale è ＞15 Mpa, mentre l'intervallo di pressione del manometro secondario è 0-0,5 Mpa (o può leggere con precisione 0,05-0,08 Mpa).
- La filettatura dell'interfaccia della valvola di riduzione della pressione deve essere compatibile con la bombola di gas misto argon e idrogeno.
