Kit custodia per celle cilindriche 14500

Kit contenitore per celle cilindriche 14500 - TOB-14500-C-1

Panoramica del prodotto e applicazioni ideali

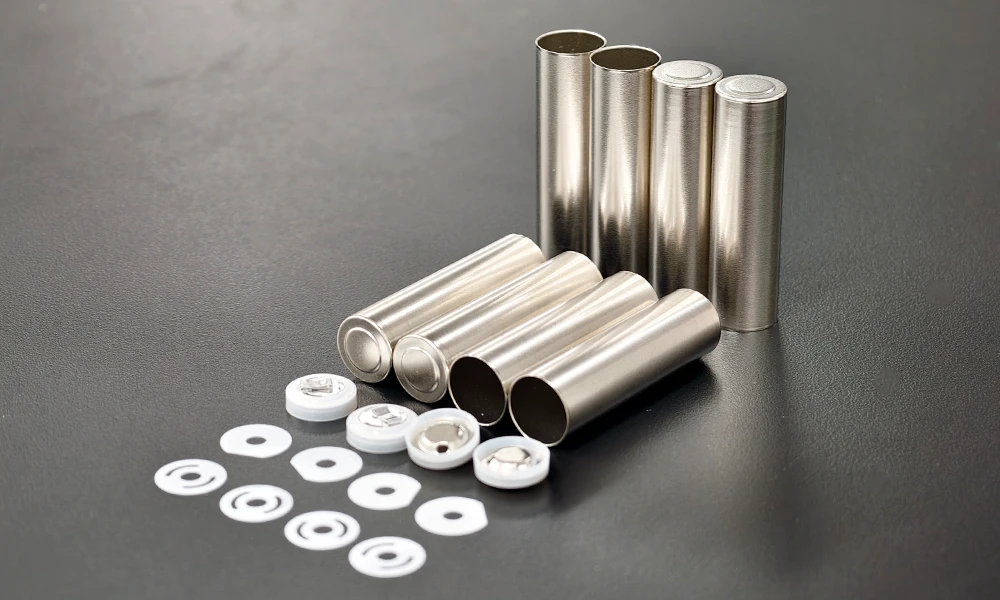

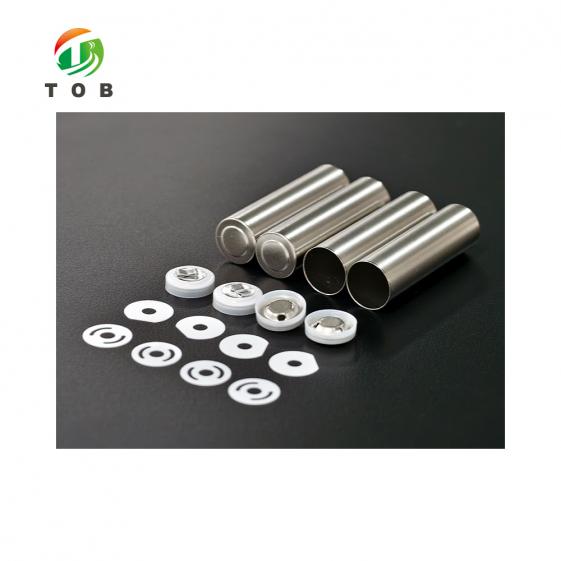

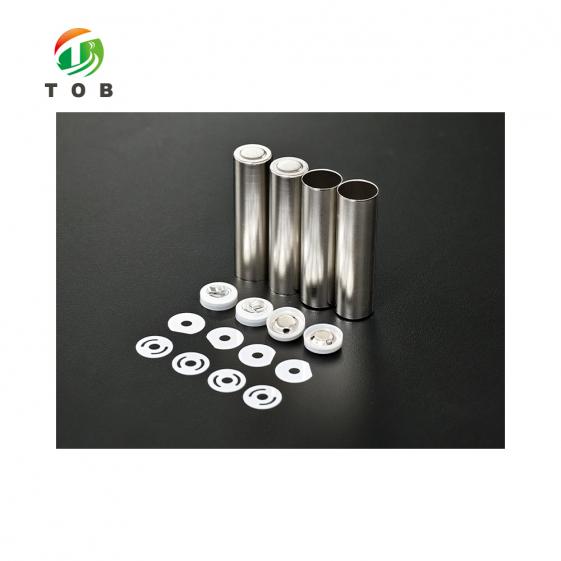

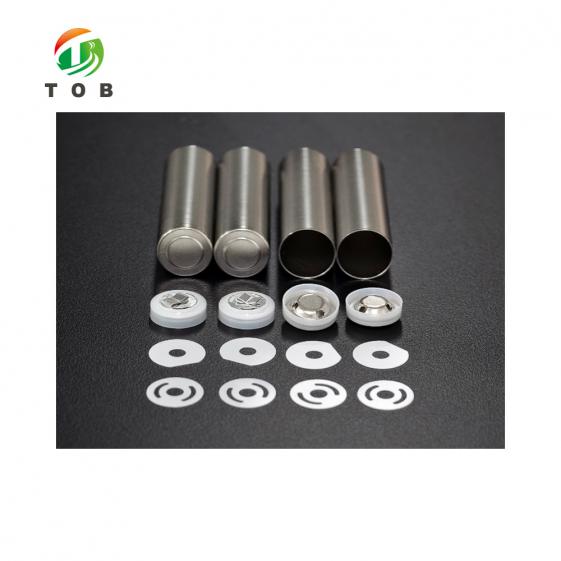

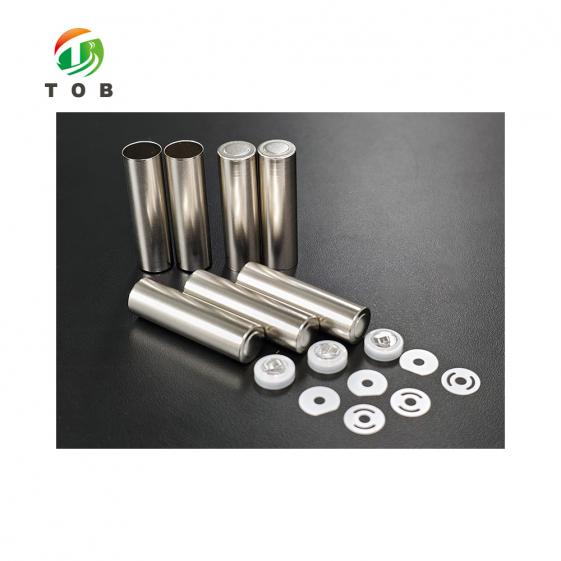

Il TOB-14500-C-1 è un kit di componenti abbinato per la costruzione di celle cilindriche 14500 (14 mm × 50 mm). Ogni kit contiene un involucro in acciaio giapponese nichelato, un tappo antideflagrante e le relative guarnizioni isolanti superiore e inferiore. I kit sono forniti in confezioni da 100 pezzi.

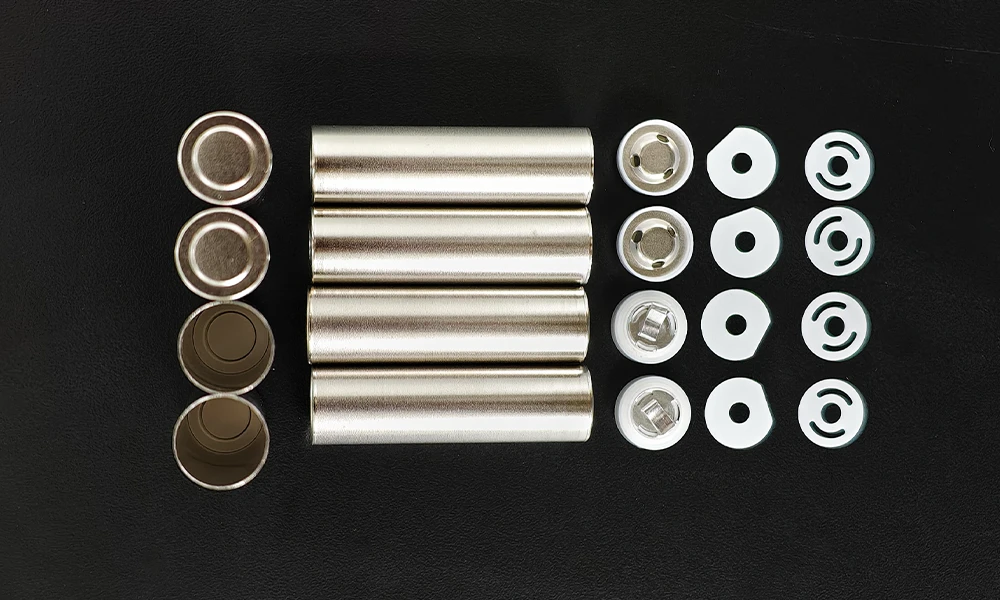

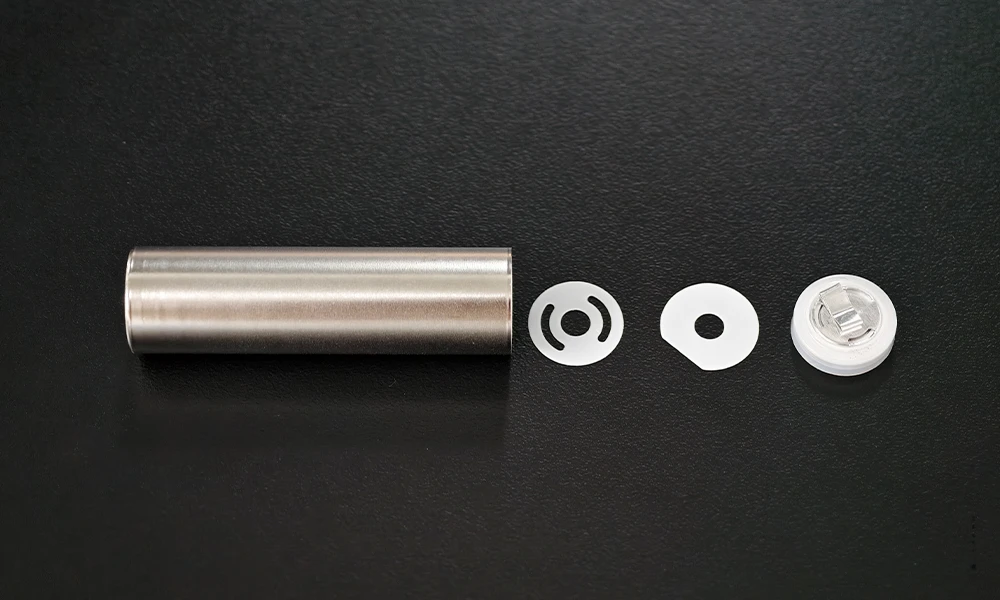

Il tappo viene fornito con una linguetta in alluminio già saldata (7 mm × 3 mm × 0,15 mm), eliminando così la necessità di unire la linguetta al tappo. Il tappo ha una resistenza interna nominale di ≤ 0,5 mΩ e la sua valvola di sicurezza si apre a 3,2 ~ 4,0 MPa.

Ideale per:

• 14500 celle cilindriche (14 mm × 50 mm)
• Costruzioni che richiedono involucro, coperchio ed entrambe le guarnizioni isolanti da un unico set abbinato
• Percorsi di assemblaggio che richiedono la rimozione della fase di giunzione tra cappuccio e linguetta
• Serie composte da centinaia di celle, corrispondenti alle 100 serie fornite per confezione.
• Non valido per altri formati:Questo kit è compatibile solo con celle 14500. Per celle 18650, 21700 o 4680, utilizzare la custodia indicata per quel formato.

State costruendo una cella 14500? Indicateci il vostro metodo di saldatura del cappuccio e vi confermeremo se la linguetta in alluminio pre-saldata da 7 × 3 × 0,15 mm è adatta al vostro caso.

Dove si inserisce il kit di custodia nell'assemblaggio della cella cilindrica

Il kit di involucro viene utilizzato nella fase di assemblaggio, dopo l'avvolgimento della pila di elettrodi e prima della chiusura della cella. In una linea di celle cilindriche, si trova al punto 3, come mostrato di seguito:

1. Preparazione degli elettrodi: rivestimento, pressatura a rulli e taglio
2. Avvolgere l'elettrodo e il separatore nel rotolo di gelatina
3. Il kit di custodia viene utilizzato qui— Inserire il rotolo di gelatina nell'involucro, posizionare le guarnizioni superiore e inferiore e montare il tappo antiesplosione.
4. Saldatura del cappuccio: la linguetta di alluminio pre-saldata è ciò a cui si collega la fase di saldatura
5. Scanalatura e riempimento con elettroliti
6. Sigillatura, pulizia e formazione/gradazione

Caratteristiche tecniche chiave del TOB-14500-C-1

1. Costruzione del caso

• Acciaio giapponese nichelato:L'involucro è realizzato in acciaio giapponese con placcatura in nichel, che conferisce una superficie esterna saldabile e resistente alla corrosione per l'assemblaggio delle celle cilindriche.
• Formato 14500:dimensionato per 14500 celle (14 mm × 50 mm).

2. Tappo e linguetta pre-saldata

• Tappo antiesplosione:dotato di una valvola di sicurezza che si apre a 3,2 ~ 4,0 MPa per rilasciare la pressione interna.
• Linguetta in alluminio pre-saldata:7 mm × 3 mm × 0,15 mm, saldato al tappo prima della consegna. Questa è la principale differenza pratica rispetto all'acquisto di un involucro e di un tappo separati: l'operazione di giunzione tra linguetta e tappo non deve essere impostata sulla vostra linea di produzione.
• Resistenza interna del tappo:≤ 0,5 mΩ, quindi il cappuccio aggiunge alla cella una resistenza in serie nota e di piccola entità.

3. Completezza del kit e confezionamento

• Materiali di consumo compatibili:Cassa, tappo, guarnizione superiore e guarnizione inferiore vengono forniti insieme, quindi una sola confezione copre tutte e quattro le posizioni.
• Imballaggio standard:100 set per confezione.

Specifiche tecniche complete

1. Contenuto del kit e custodia

2. Specifiche del tappo

Guida alla selezione: come abbinare la custodia al formato della cella

Il kit per l'involucro non è scalabile tra i vari formati: l'involucro, il tappo e le guarnizioni sono realizzati per un solo formato. Utilizzare il formato corrispondente alla cella che si sta costruendo:

Raccomandazioni pratiche per l'utilizzo

• Conta prima di iniziare la corsa:Una confezione contiene 100 set e ogni set deve coprire quattro posizioni. Prima di aprire la confezione, verificate che il numero di guarnizioni presenti corrisponda alla quantità di pezzi che intendete assemblare, poiché la mancanza di una guarnizione interrompe il processo di assemblaggio a metà.
• Conferma la scheda prima di rilasciare il percorso:Poiché la linguetta in alluminio è pre-saldata, verificare che la fase di saldatura del tappo sia impostata per unirsi a una linguetta in alluminio di 7 mm × 3 mm × 0,15 mm anziché per saldare una linguetta direttamente sul tappo.
• Allineare la gamma di valvole ai limiti di prova:La valvola del tappo si apre a 3,2 ~ 4,0 MPa; assicurarsi che i limiti di pressione utilizzati nel test della cella e nel piano di accettazione siano coerenti con tale intervallo.
• Montare entrambe le guarnizioni:Il kit fornisce una guarnizione isolante superiore e una inferiore; entrambe le posizioni devono essere occupate, quindi verifica che il foglio di istruzioni della tua linea indichi due guarnizioni per set.

Domande frequenti sull'ingegneria

D1: Perché la linguetta in alluminio viene saldata al tappo prima della consegna?

In questo modo, l'operazione di giunzione tra linguetta e cappuccio non deve essere eseguita sulla vostra linea di produzione. Riceverete un cappuccio che presenta già una linguetta in alluminio di 7 mm × 3 mm × 0,15 mm, lasciando come unico passaggio del processo la saldatura rimanente sul cappuccio.

D2: Come posso scegliere tra questo kit e le custodie per batterie 18650 o 21700?

La compatibilità dipende esclusivamente dal formato della cella: i componenti non sono intercambiabili. Se la tua cella è di tipo 14500 (14 mm × 50 mm), questo kit è adatto. Se è di tipo 18650 o 21700, utilizza l'involucro progettato per quel formato. La scelta dipende dal tipo di cella che stai costruendo, non dalla capacità o dall'applicazione.

D3: Cosa mi dice il valore di 3,2 ~ 4,0 MPa riguardo al tappo?

Si tratta della pressione alla quale la valvola di sicurezza del tappo si apre per rilasciare la pressione interna. Consideratela come la soglia di apertura del tappo quando impostate i limiti di pressione per i test e i criteri di accettazione della vostra cella.

D4: Cosa significa in pratica un limite di resistenza interna ≤ 0,5 mΩ?

Si tratta della resistenza apportata dal condensatore stesso. Un valore massimo di ≤ 0,5 mΩ significa che il condensatore aggiunge alla cella solo una piccola resistenza in serie limitata, il che è importante quando si confrontano le letture della resistenza interna tra diverse celle o tra diversi lotti di condensatori.

D5: Cosa non è incluso nel kit?

Il kit comprende solo i componenti hardware della cella: involucro, tappo, guarnizione superiore e guarnizione inferiore. L'assemblaggio degli elettrodi, il separatore, l'elettrolita e qualsiasi altro componente della cella non sono inclusi.

Avete bisogno del kit 14500 in una quantità o configurazione non standard? Inviateci il volume di produzione e il metodo di saldatura del coperchio.
