Tester di rigidità dielettrica Hi-Pot

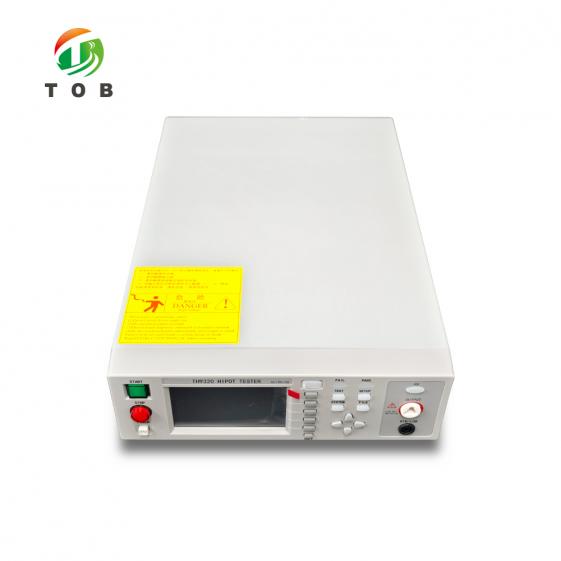

Tester di tenuta alla tensione / Hi-Pot per prove di sicurezza elettrica - Serie TOB-TH9320

Panoramica del prodotto e applicazioni ideali

La serie TOB-TH9320 è una famiglia di tester per la tensione di tenuta (hi-pot) e la resistenza di isolamento, composta da tre modelli: TOB-TH9310, TOB-TH9310B e TOB-TH9320. Lo strumento esegue test di tensione di tenuta in corrente alternata e continua, nonché test di resistenza di isolamento, e aggiunge funzioni di rilevamento di scariche rapide e archi elettrici. Il TOB-TH9320 è il modello di punta della serie: il suo intervallo di prova di corrente alternata raggiunge 0 mA - 20,00 mA e il suo intervallo di prova di corrente continua raggiunge 0 µA - 10,00 mA, rispetto a 0 mA - 10,00 mA (AC) e 0 µA - 5,00 mA (DC) dei modelli TOB-TH9310/TOB-TH9310B.

Il tester è dotato di un display TFT-LCD da 480 x 272 punti e di una nuovissima interfaccia operativa con un design del pannello intuitivo. Può memorizzare 20 file di test, e ogni file supporta fino a 20 fasi di test; per ogni fase è possibile selezionare qualsiasi modalità di test, in modo che una sequenza completa di test di sicurezza (ad esempio una fase di tensione di tenuta CA seguita da una fase CC e una fase di resistenza di isolamento) possa essere configurata come un unico file ed eseguita passo passo. Il tempo di rampa di tensione e il tempo di test possono essere impostati liberamente fino a 999,9 s; per la tensione di tenuta CC, il tempo di attesa del test può essere impostato a piacere.

Per garantire la sicurezza personale, la serie offre una protezione avanzata contro le scosse elettriche e include funzioni di scarica rapida e rilevamento dell'arco: al termine di una prova di tenuta alla tensione CC, lo strumento si scarica automaticamente e gli eventi di arco vengono monitorati durante la prova entro l'intervallo di misurazione della corrente corrispondente al rilevamento dell'arco, da 1 mA a 20 mA. Una funzione di blocco della tastiera impedisce modifiche involontarie dei parametri durante la produzione e il firmware dello strumento può essere aggiornato tramite unità flash USB.

Per l'integrazione nel sistema, il tester supporta un'interfaccia PLC insieme alle interfacce standard RS232, USB HOST, USB DEVICE, SIGNAL e HANDLER, ed è supportato il protocollo Modbus, quindi lo strumento può essere utilizzato all'interno di sistemi di test automatizzati o funzionare in modalità standalone dai file di test memorizzati. L'unità è compatta per l'uso su banco: 280 mm x 88 mm x 428 mm, con un peso netto di 11 kg (serie TH9310) o 12,3 kg (serie TH9320).

Ideale per:

• Sistemi di test automatizzati che integrano i test di sicurezza tramite le interfacce PLC, HANDLER e RS232.
• Test di sicurezza di trasformatori e motori, componenti elettronici e apparecchiature elettriche.
• Linee di produzione nel settore dell'illuminazione, degli elettrodomestici e degli apparecchi di riscaldamento.
• Componenti e sistemi elettrici per veicoli a energia nuova che richiedono la verifica della tensione di tenuta e dell'isolamento.
• Produzione di apparecchiature mediche, dove i test di sicurezza elettrica di routine sono parte integrante del flusso produttivo.

Devi adattare la tensione di prova CA o CC, l'intervallo di corrente e la configurazione dell'interfaccia alla tua linea di produzione? Contatta i nostri ingegneri specializzati in apparecchiature di prova, fornendoci il tuo prodotto e il piano di test.

Dove si collocano i test di rigidità dielettrica (Hi-Pot Testing) nei test di sicurezza elettrica

La prova di tenuta alla tensione, detta anche prova di rigidità dielettrica o prova di rigidità dielettrica, è un test di sicurezza elettrica di routine. Una tensione di prova specificata (CA o CC) viene applicata tra le parti conduttrici e le parti conduttive accessibili di un prodotto, oppure tra i suoi circuiti primario e secondario, per un tempo di prova definito; lo strumento monitora la corrente di dispersione e confronta il risultato con il limite configurato, verificando che l'isolamento resista alla sollecitazione applicata. Il test di resistenza di isolamento (IR) completa questo controllo: viene applicata una tensione CC e viene misurata la resistenza del sistema di isolamento, che indica la qualità dell'isolamento come valore quantitativo. Il rilevamento dell'arco aggiunge un ulteriore livello di sicurezza: brevi eventi di arco che si verificano durante un test possono indicare lacune marginali o percorsi di dispersione superficiale, e questo strumento li monitora entro il suo intervallo di rilevamento dell'arco da 1 mA a 20 mA.

In produzione, questi test vengono generalmente eseguiti a fine linea per la conformità alle norme di sicurezza e anche per il controllo qualità in entrata e in uscita; in laboratorio, fanno parte dei test di tipo e della verifica di progetto. Poiché una sequenza di test completa spesso combina diversi test, ad esempio una prova di tensione di tenuta CA, una prova di tensione di tenuta CC e una prova di resistenza di isolamento, il modo in cui le condizioni di test vengono memorizzate e ripetute è importante quanto la misurazione stessa. Per questo motivo, la serie TOB-TH9320 memorizza 20 file di test, ciascuno dei quali supporta fino a 20 fasi di test, con la possibilità di selezionare qualsiasi modalità di test per ogni fase: un singolo file può riprodurre un'intera sequenza di test per un tipo di prodotto e i parametri temporali (aumento della tensione, tempo di prova, tempo di caduta della tensione e tempo di attesa IR) vengono impostati esplicitamente per ogni applicazione.

La serie è adatta sia a banchi di prova indipendenti che a linee automatizzate. Su un banco di prova, i test vengono avviati dai file memorizzati e i risultati vengono visualizzati sul display TFT-LCD da 480 x 272 punti. Su una linea automatizzata, l'interfaccia PLC, l'interfaccia HANDLER e la connessione RS232 trasmettono segnali di controllo e di superamento/fallimento alle apparecchiature circostanti, mentre la funzione di blocco tastiera mantiene al sicuro i parametri configurati durante la produzione. Il firmware può essere aggiornato in loco tramite chiavetta USB quando vengono rilasciate nuove funzioni.

Caratteristiche tecniche principali della serie TOB-TH9320

1. Test di tensione di tenuta CA e CC in un unico strumento: l'intervallo di tensione di uscita è 0,05 kV - 5,00 kV CA e 0,05 kV - 6,00 kV CC, ciascuno con una precisione di ±(2% della lettura). L'intervallo di prova della corrente è 0 mA - 20,00 mA (CA, TH9320) o 0 mA - 10,00 mA (CA, TH9310/B) e 0 µA - 10,00 mA (CC, TH9320) o 0 µA - 5,00 mA (CC, TH9310), ciascuno con una precisione di ±(2% della lettura + 5 cifre).
2. Test di resistenza di isolamento fino a 10 GΩ: la gamma di tensione di uscita IR è 0,10 kV - 1,00 kV con una precisione di ±(2% della lettura), e la gamma di test di resistenza è 0,1 MΩ - 10,0 GΩ. La precisione della resistenza è ±(10% della lettura + 2 cifre) nell'intervallo 0,10 MΩ - 999 MΩ e ±(20% della lettura + 2 cifre) nell'intervallo 1,00 GΩ - 10,0 GΩ.
3. Rilevamento di archi elettrici con intervallo di misurazione da 1 mA a 20 mA: la funzione di rilevamento degli archi elettrici corrisponde a un intervallo di misurazione della corrente da 1 mA a 20 mA, consentendo di identificare e segnalare gli eventi di arco durante un test.
4. 20 file di test, ciascuno con un massimo di 20 fasi di test: è possibile memorizzare 20 file di test; ogni file supporta fino a 20 fasi di test e per ogni fase è possibile selezionare qualsiasi modalità di test, consentendo così l'esecuzione automatica di sequenze di test complete a più fasi a partire da un singolo file.
5. Parametri temporali liberamente impostabili fino a 999,9 s: il tempo di salita della tensione e il tempo di test possono essere impostati liberamente fino a 999,9 s (salita 0,1 s - 999,9 s; tempo di test 0,2 s - 999,9 s; tempo di caduta della tensione 0,1 s - 999,9 s; tempo di attesa IR 0,2 s - 999,9 s). Per la tensione di tenuta CC, il tempo di attesa del test può essere impostato a piacere.
6. Scarica rapida e protezione avanzata contro le scosse elettriche: la scarica rapida è garantita, con scarico automatico al termine del test (DCW), e lo strumento offre una maggiore sicurezza personale grazie alla protezione contro le scosse elettriche. Anche la funzione di scarica del test di resistenza di isolamento è automatica al termine del test.
7. Interfacce predisposte per l'automazione: le interfacce standard includono RS232, USB HOST, USB DEVICE, SIGNAL, HANDLER e PLC. L'interfaccia PLC è supportata, così come il protocollo Modbus per l'integrazione del sistema.

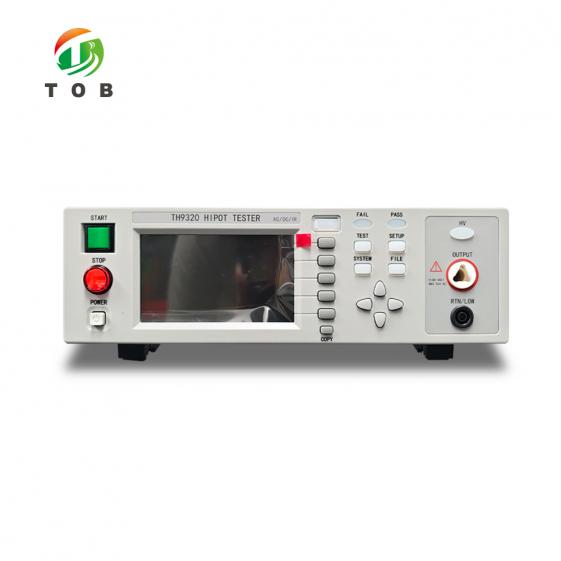

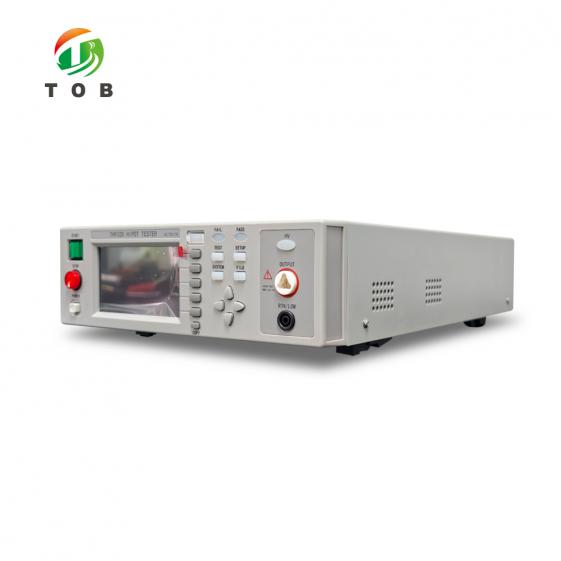

8. Display TFT-LCD da 480 x 272 punti e nuova interfaccia operativa: lo strumento utilizza un display TFT-LCD da 480 x 272 punti con una nuovissima interfaccia operativa e un design del pannello intuitivo, che semplificano l'impostazione dei parametri e la lettura dei risultati.
9. Aggiornamento del firmware tramite USB e blocco della tastiera: il firmware dello strumento può essere aggiornato tramite unità flash USB, quindi gli aggiornamenti funzionali non richiedono la restituzione dell'unità; la funzione di blocco della tastiera impedisce modifiche involontarie ai parametri configurati.
10. Formato compatto da banco: le dimensioni sono 280 mm x 88 mm x 428 mm (L x A x P). Il peso netto è di 11 kg per la serie TH9310 e di 12,3 kg per la serie TH9320, quindi il tester può essere facilmente posizionato su un banco da lavoro o all'interno di un rack di prova.

Interfacce standard e specifiche fisiche

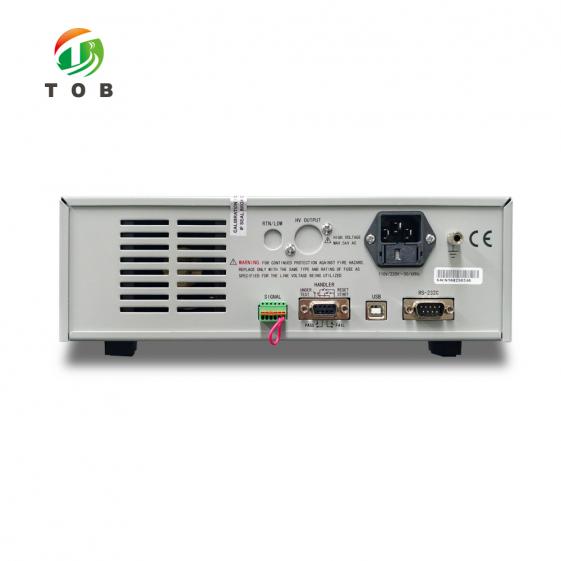

Interfacce standard:RS232, USB HOST, USB DEVICE, SIGNAL, HANDLER, PLC.

Nota: il protocollo Modbus è supportato.

Specifiche fisiche

Specifiche tecniche complete

1. Prova di tenuta alla tensione

2. Test di resistenza di isolamento

3. Rilevamento dell'arco

4. Parametri generali

Nota: le specifiche contenute in questo documento sono tradotte dalla scheda tecnica del prodotto in lingua cinese. In caso di discrepanze, prevarrà la versione cinese.

Accessori standard

Raccomandazioni pratiche per l'utilizzo

• Preparare un file di test per ogni tipo di prodotto prima della produzione: lo strumento memorizza 20 file di test con un massimo di 20 passaggi ciascuno, e ogni passaggio può selezionare qualsiasi modalità di test; pertanto, l'intera sequenza di test di ciascun prodotto, inclusi i passaggi relativi alla tensione di tenuta in corrente alternata, alla tensione di tenuta in corrente continua e alla resistenza di isolamento, viene eseguita da un singolo file.
• Impostare la tensione di prova entro gli intervalli nominali: 0,05 kV - 5,00 kV (CA) o 0,05 kV - 6,00 kV (CC) per la tensione di tenuta e 0,10 kV - 1,00 kV per la resistenza di isolamento. Verificare che la tensione di prova configurata corrisponda allo standard del prodotto prima di avviare la prova.
• Impostare i limiti di misurazione della corrente entro i range dello strumento: CA 0 mA - 20,00 mA (TH9320) o 0 mA - 10,00 mA (TH9310/B); CC 0 µA - 10,00 mA (TH9320) o 0 µA - 5,00 mA (TH9310). La precisione della misurazione della corrente è ±(2% della lettura + 5 cifre).
• Impostare i parametri temporali in modo che corrispondano allo standard di prova: aumento della tensione da 0,1 s a 999,9 s, tempo di prova da 0,2 s a 999,9 s, tempo di caduta della tensione da 0,1 s a 999,9 s, tempo di attesa IR da 0,2 s a 999,9 s. Per la tensione di tenuta in corrente continua, il tempo di attesa del test può essere impostato arbitrariamente in base alle esigenze del prodotto.
• Utilizzare il blocco tastiera durante la produzione: bloccare il pannello una volta verificati i parametri, in modo che gli operatori non possano modificare accidentalmente le impostazioni memorizzate.
• Affidatevi alla scarica automatica: al termine di una prova di tenuta in corrente continua, lo strumento si scarica automaticamente (scarica rapida, DCW); anche la prova di resistenza di isolamento si scarica automaticamente al termine della prova. Attendere l'indicazione di scarica prima di maneggiare il campione.
• Mantenere aggiornato il firmware: il firmware dello strumento può essere aggiornato tramite unità flash USB; seguire le note di rilascio durante l'aggiornamento dell'unità in loco.
• Pianifica l'integrazione del sistema: utilizza l'interfaccia PLC, l'interfaccia HANDLER e la connessione RS232 per collegare il tester alle linee automatizzate; il protocollo Modbus è supportato e le connessioni USB DEVICE (PC) e USB HOST (chiavetta USB) sono standard.
• Utilizzare gli accessori standard: collegare lo strumento con il cavo di alimentazione a tre conduttori in dotazione ed eseguire i test con i puntali di prova di tensione di tenuta TH90003C e TH90003R forniti.
• Osservare l'area di prova: lo strumento offre protezione contro le scosse elettriche, ma durante le prove ad alta tensione l'area del campione deve essere trattata come un'area sotto tensione fino al termine della prova e al completamento della scarica automatica.

Domande frequenti sull'ingegneria

D1: Cos'è la serie TOB-TH9320?

La serie TOB-TH9320 è una famiglia di tester di rigidità dielettrica e di isolamento che comprende tre modelli: TOB-TH9310, TOB-TH9310B e TOB-TH9320. Gli strumenti eseguono test di tensione di tenuta in corrente alternata e continua, test di resistenza di isolamento e rilevamento di archi elettrici, con scarica rapida e protezione avanzata contro le scosse elettriche. Il TOB-TH9320 è il modello di fascia alta della serie.

D2: Qual è la differenza tra i modelli della serie?

Le principali differenze specificate nella scheda tecnica riguardano gli intervalli di prova della corrente e il peso netto. L'intervallo di prova della corrente alternata è compreso tra 0 mA e 10,00 mA per il TH9310/B e tra 0 mA e 20,00 mA per il TH9320; l'intervallo di prova della corrente continua è compreso tra 0 µA e 5,00 mA per il TH9310 e tra 0 µA e 10,00 mA per il TH9320. Il peso netto è di 11 kg per la serie TH9310 e di 12,3 kg per la serie TH9320.

Q3: Quali sono gli intervalli di tensione di tenuta in uscita?

La gamma di tensione di uscita è 0,05 kV - 5,00 kV per CA e 0,05 kV - 6,00 kV per CC, ciascuna con una precisione di ±(2% della lettura). La gamma di prova della corrente CA è 0 mA - 20,00 mA (TH9320) o 0 mA - 10,00 mA (TH9310/B); la gamma di prova della corrente CC è 0 µA - 10,00 mA (TH9320) o 0 µA - 5,00 mA (TH9310). La precisione della corrente è ±(2% della lettura + 5 cifre).

D4: Quali sono le specifiche del test di resistenza di isolamento?

La tensione di uscita IR è compresa tra 0,10 kV e 1,00 kV con una precisione di ±(2% della lettura). La gamma di test di resistenza è compresa tra 0,1 MΩ e 10,0 GΩ. La precisione della resistenza è di ±(10% della lettura + 2 cifre) nell'intervallo 0,10 MΩ - 999 MΩ e di ±(20% della lettura + 2 cifre) nell'intervallo 1,00 GΩ - 10,0 GΩ. Il test si scarica automaticamente al termine.

D5: Cos'è la funzione di rilevamento dell'arco?

Il rilevamento dell'arco monitora gli eventi di arco durante il test, con un corrispondente intervallo di misurazione della corrente da 1 mA a 20 mA. Insieme alla funzione di scarica rapida - scarica automatica al termine del test (DCW) - fa parte del concetto di protezione dello strumento per l'operatore e il dispositivo in prova.

D6: Quanti file di test e passaggi possono essere memorizzati?

È possibile memorizzare 20 file di test; ogni file supporta fino a 20 fasi di test e per ogni fase è possibile selezionare qualsiasi modalità di test, consentendo così l'esecuzione automatica di una sequenza completa a più fasi per un singolo prodotto a partire da un unico file.

D7: Quali impostazioni di orario sono disponibili?

Il tempo di salita della tensione e il tempo di prova possono essere impostati liberamente fino a 999,9 s: l'intervallo del tempo di salita della tensione è compreso tra 0,1 s e 999,9 s, l'impostazione del tempo di prova (AC/DC) è compresa tra 0,2 s e 999,9 s, il tempo di caduta della tensione è compreso tra 0,1 s e 999,9 s e il tempo di attesa (IR) è compreso tra 0,2 s e 999,9 s. Per la tensione di tenuta in corrente continua, il tempo di attesa del test può essere impostato a piacere.

D8: Quali interfacce offre lo strumento e il firmware può essere aggiornato?

Le interfacce standard sono RS232, USB HOST, USB DEVICE, SIGNAL, HANDLER e PLC; l'interfaccia PLC è supportata e il protocollo Modbus è supportato. Per l'elenco delle interfacce standard nei parametri generali, le interfacce sono HANDLER, RS232, USB DEVICE (PC) e USB HOST (unità flash USB). Il firmware dello strumento può essere aggiornato tramite unità flash USB ed è disponibile una funzione di blocco tastiera.

D9: Quali dispositivi di sicurezza sono inclusi?

La serie offre una maggiore sicurezza personale grazie alla protezione contro le scosse elettriche, alle funzioni di scarica rapida e rilevamento dell'arco elettrico e alla scarica automatica al termine del test (CC per la tensione di tenuta e scarica automatica per il test di resistenza di isolamento). Una funzione di blocco della tastiera impedisce modifiche involontarie dei parametri e il firmware dello strumento può essere aggiornato tramite unità flash USB.

D10: Quali sono le specifiche fisiche e gli accessori standard?

Le dimensioni sono 280 mm x 88 mm x 428 mm (L x A x P); il peso netto è di 11 kg (serie TH9310) e 12,3 kg (serie TH9320). Gli accessori standard sono: 1 cavo di alimentazione a tre conduttori, 1 cavo di prova di tensione di tenuta TH90003C e 1 cavo di prova di tensione di tenuta TH90003R.

Pronti ad aggiungere test di tensione di tenuta CA/CC e di resistenza di isolamento alla vostra linea di produzione o al vostro laboratorio? Richiedete un preventivo per la serie TOB-TH9320 specificando la tensione di prova, l'intervallo di corrente e i requisiti di interfaccia, e indicate il modello della serie più adatto al vostro prodotto. I nostri tecnici specializzati in apparecchiature di test vi forniranno consulenza sulla struttura dei file di test, sulle impostazioni dei parametri temporali e sull'integrazione con il vostro sistema automatizzato.
