Tester di resistività del rivestimento dell'elettrodo a quattro sonde

Tester di resistività del rivestimento dell'elettrodo a quattro sonde per lamine di elettrodi di batterie

Panoramica del prodotto e applicazioni ideali

Il TOB-ERT-F02B è un tester di resistività del rivestimento dell'elettrodo a quattro sonde progettato specificamente per misurare la resistività e la resistenza del foglio verticale dei rivestimenti degli elettrodi su lamine metalliche: la struttura composita presente negli elettrodi delle batterie agli ioni di litio. Lo strumento è fornito con una sonda per la resistività del rivestimento/resistenza del foglio verticale dotata di sonde cilindriche a punta piatta, configurata con lo strumento a quattro sonde e una piattaforma di test, per misurare la resistività del rivestimento e la resistenza specifica verticale su una lamina metallica.

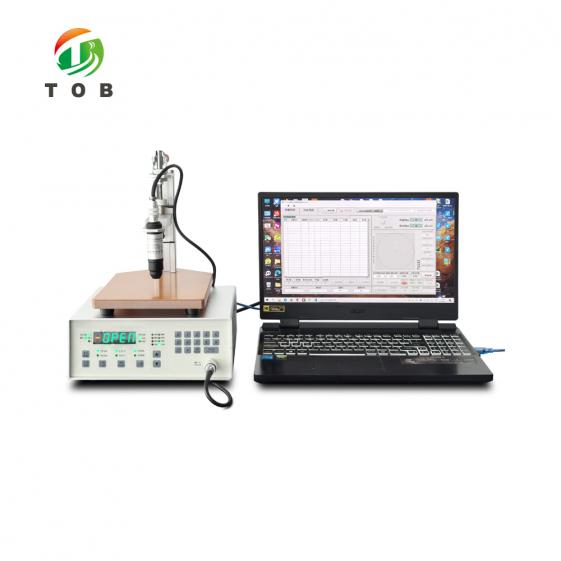

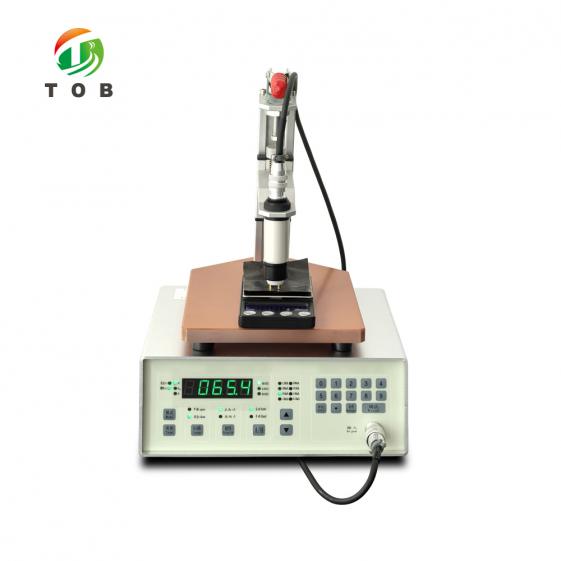

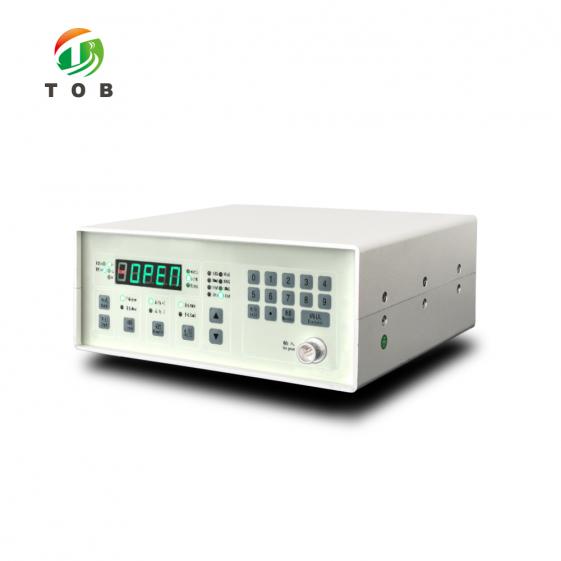

Il sistema di test completo comprende l'unità principale a quattro sonde, un'unità di bilanciamento della pressione e i cavi di collegamento. Il gruppo sonda è costituito dai pin della sonda, un supporto per sonda, un corpo principale cilindrico, un dado di collegamento della piattaforma di test e i cavi di collegamento dello strumento. La sonda è completamente compatibile con tutti gli strumenti e le piattaforme di test a quattro sonde TOB ed è anche compatibile con la maggior parte degli strumenti a quattro sonde di altri produttori, offrendo flessibilità ai laboratori che possiedono già altro hardware a quattro sonde.

Perché questo strumento esiste e perché un test a quattro sonde convenzionale è inadeguato per gli elettrodi delle batterie:

Lo strato di rivestimento su una lamina di elettrodo di batteria è attaccato a una lamina di alluminio o rame che ha una conducibilità elettrica molto più elevata rispetto al rivestimento stesso. Poiché il rivestimento è sottile, la sua resistenza nel piano è elevata rispetto alla lamina. Quando si utilizza un metodo a quattro sonde convenzionale per testare un elettrodo di batteria, la distribuzione della corrente è dominata dal substrato: la lamina agisce come un cortocircuito quasi perfetto, deviando la maggior parte della corrente di test lontano dal rivestimento. La tensione misurata attraverso il rivestimento è quindi estremamente piccola e il risultato nominale è di gran lunga inferiore al valore reale. Una misurazione a quattro sonde convenzionale è valida solo per un materiale omogeneo, isotropo e uniforme: una condizione che il composito rivestimento-elettrodo-su-lamina non soddisfa.

Il TOB-ERT-F02B risolve questa limitazione simulando lo stato di funzionamento effettivo dell'elettrodo. Utilizzando un principio di misurazione a quattro terminali, la corrente di test scorre attraverso il percorso: elettrodo di corrente positivo → rivestimento → lamina di rame (alluminio) → rivestimento → elettrodo di corrente negativo. In questo circuito, la resistenza della lamina stessa è solo di pochi milliohm (meno dell'1% della resistenza totale) e può essere trascurata. Il risultato misurato RT = V/I rappresenta quindi la somma della resistenza di massa dei due strati di rivestimento, da cui è possibile calcolare la resistività del rivestimento e la resistenza specifica verticale.

Ideale per:

1. Produttori di elettrodi per batterie e linee di produzione che devono valutare le prestazioni conduttive dei rivestimenti degli elettrodi su lamina di alluminio (catodo) o rame (anodo).
2. Laboratori di controllo qualità che testano fogli di elettrodi rivestiti prima e dopo la calandratura per verificare l'uniformità e la conducibilità del rivestimento.
3. Gruppi di ricerca e sviluppo che sviluppano nuove formulazioni di elettrodi, dove sono necessari dati accurati sulla resistività del rivestimento per correlare la composizione dello slurry con le prestazioni dell'elettrodo.
4. Qualsiasi struttura che abbia tentato di testare i rivestimenti degli elettrodi delle batterie con una sonda a quattro punti convenzionale e abbia ottenuto letture irrealisticamente basse a causa dello shunt di corrente del substrato.

Hai bisogno di determinare se la configurazione standard della sonda è adatta allo spessore del rivestimento dell'elettrodo e al tipo di lamina? Contatta i nostri ingegneri di strumenti di test con le specifiche del tuo elettrodo.

Dove si colloca il test di resistività del rivestimento nella produzione e nel controllo qualità degli elettrodi

Nella produzione di elettrodi per batterie agli ioni di litio, la conducibilità elettrica dello strato rivestito influenza direttamente la resistenza interna, la capacità di velocità e la durata del ciclo della cella. Un rivestimento con conducibilità insufficiente (causata da una scarsa dispersione del carbonio conduttivo, un rapporto legante-conduttore insufficiente o difetti di rivestimento) mostrerà una resistenza elevata che limita la capacità dell'elettrodo di fornire corrente in modo uniforme. Il TOB-ERT-F02B fornisce una misurazione diretta e quantitativa delle prestazioni conduttive del rivestimento in due punti chiave della catena di produzione:

1. Dopo il rivestimento e l'asciugatura (prima della calandratura):In questa fase, il rivestimento è poroso e non è ancora stato compattato. La misurazione della resistività del rivestimento in questo punto consente il rilevamento precoce di problemi di formulazione o di processo di rivestimento, prima che l'elettrodo proceda alla calandratura e all'assemblaggio della cella. Per campioni sensibili alla pressione in questa fase, è possibile configurare una piattaforma di test della pressione con display digitale opzionale per monitorare la pressione applicata durante la misurazione.
2. Dopo la calandratura:L'elettrodo compattato ha una densità maggiore e un miglior contatto particella-particella. Il confronto della resistività prima e dopo la calandratura quantifica l'efficacia della fase di calandratura e conferma che la conducibilità target è stata raggiunta.

La piattaforma di test accoglie campioni con una dimensione minima di 4 mm × 10 mm; è possibile testare campioni piatti più grandi e campioni di qualsiasi spessore. I pin della sonda sono disposti in una configurazione dritta a due pin con una spaziatura di 8,0 mm e i pin della sonda sono realizzati in lega di fosforo-rame con placcatura in nichel o oro, con un diametro di Φ4,0 mm. La pressione applicata è regolabile tra 200 g e 1000 g, con una pressione nominale di circa 500 g, regolata tramite la piattaforma di test.

Come funziona la misurazione della resistività del rivestimento a quattro terminali

Perché il test a quattro sonde convenzionale fallisce per i rivestimenti degli elettrodi:

In una misurazione a quattro sonde convenzionale, le quattro sonde sono posizionate in linea sulla superficie, una corrente viene fatta passare attraverso le due sonde esterne e la tensione viene misurata attraverso le due sonde interne. Questo metodo presuppone che il materiale di test sia un mezzo omogeneo, isotropo e uniforme. Per un elettrodo di batteria, tuttavia, la struttura è un rivestimento sottile e relativamente ad alta resistenza sopra una lamina metallica altamente conduttiva. Poiché la lamina è quasi un cortocircuito elettrico, devia la maggior parte della corrente di test. La corrente che scorre effettivamente attraverso il rivestimento è molto piccola e la tensione misurata è corrispondentemente minuscola. Il risultato nominale è quindi di gran lunga inferiore alla vera resistenza del rivestimento: il risultato convenzionale a quattro sonde non ha senso per questa struttura composita.

Il principio di misurazione a quattro terminali del TOB-ERT-F02B:

Il TOB-ERT-F02B simula lo stato di funzionamento effettivo dell'elettrodo dirigendo la corrente di test lungo il percorso di corrente naturale dell'elettrodo. Il circuito di corrente è:

Elettrodo di corrente positivo → rivestimento → lamina di rame (alluminio) → rivestimento → elettrodo di corrente negativo

In questa configurazione, la corrente di test scorre attraverso entrambi gli strati di rivestimento e la lamina in serie. La resistenza della lamina di rame (alluminio) è solo di pochi milliohm e rappresenta meno dell'1% della resistenza totale, quindi può essere trascurata. Il risultato misurato RT = V/I rappresenta la somma della resistenza di massa dei due strati di rivestimento. Da questo valore, la resistività del rivestimento e la resistenza specifica verticale possono essere calcolate utilizzando le relative relazioni derivate.

Poiché la misurazione replica il percorso di corrente effettivo in un elettrodo funzionante, il risultato riflette direttamente le prestazioni conduttive dell'elettrodo in servizio, piuttosto che una misurazione superficiale fuorviante distorta dal substrato.

Specifiche tecniche

Intervallo di misurazione e risoluzione

Divisione di portata e classe di errore

Caratteristiche della piattaforma di prova

Alimentazione

Dimensioni e peso

Composizione del sistema

Il sistema di test TOB-ERT-F02B è composto dai seguenti componenti:

Compatibilità: La sonda è compatibile con tutti gli strumenti a quattro sonde TOB e le piattaforme di test a quattro sonde, nonché con la maggior parte degli strumenti a quattro sonde di altri produttori, consentendo l'utilizzo della sonda con le apparecchiature esistenti in laboratorio.

Problemi comuni di misurazione e risoluzione dei problemi

Pratica di misurazione consigliata per i rivestimenti degli elettrodi delle batterie

• Preparazione del campione:Tagliare un pezzo di prova piatto dall'elettrodo rivestito con una dimensione minima di 4 mm × 10 mm. Per i test di qualità della produzione, prelevare campioni da più posizioni lungo la larghezza dell'elettrodo (ad esempio, sinistra, centro, destra) per valutare l'uniformità del rivestimento.
• Pulizia della superficie:Pulire la superficie del campione con un panno privo di lanugine e isopropanolo per rimuovere la contaminazione prima della misurazione. Olio o detriti sulla superficie del rivestimento aggiungeranno resistenza di contatto.
• Impostazione della pressione:Per gli elettrodi calandrati, utilizzare la pressione nominale di circa 500 g. Per gli elettrodi non calandrati (sensibili alla pressione), utilizzare la piattaforma di test della pressione opzionale e registrare l'esatta pressione applicata in modo che le misurazioni siano confrontabili.
• Sequenza di misurazione:Registrare i valori di resistenza, resistività e resistenza dello strato come appropriato per il proprio protocollo di qualità. Per monitorare l'effetto della calandratura, misurare la stessa formulazione prima e dopo la calandratura e confrontare i valori di resistività.
• Calibrazione:Verificare periodicamente lo strumento rispetto a un resistore standard noto (secondo il programma di calibrazione dello strumento) per garantire che la specifica di precisione sia mantenuta.

FAQ tecniche

Q1: Perché non posso utilizzare una sonda a quattro punte convenzionale per testare il rivestimento del mio elettrodo?

Una sonda a quattro punte convenzionale presuppone che il materiale di prova sia un mezzo omogeneo, isotropo e uniforme. Un elettrodo di batteria è un composito di un rivestimento sottile a resistenza relativamente elevata su un foglio di alluminio o rame altamente conduttivo. Il foglio agisce come un cortocircuito quasi perfetto e devia la maggior parte della corrente di prova, quindi la tensione misurata è estremamente piccola e il risultato nominale è di gran lunga inferiore alla vera resistenza del rivestimento. Il TOB-ERT-F02B risolve questo problema utilizzando una misurazione a quattro terminali che dirige la corrente lungo il percorso di lavoro effettivo dell'elettrodo, in modo che la resistenza trascurabile del foglio (meno dell'1% del totale) non distorca il risultato.

Q2: Qual è la differenza tra la terminologia "quattro punte" e "quattro terminali" qui?

In questo strumento, "quattro punte" si riferisce all'hardware della sonda (la sonda cilindrica con la sua configurazione a pin), mentre "quattro terminali" si riferisce al principio di misurazione — terminali di corrente e tensione separati — che è il metodo appropriato per il composito rivestimento-su-foglio. L'assemblaggio della sonda è un dispositivo a quattro punte, ma viene applicato utilizzando una configurazione del percorso di corrente a quattro terminali per ottenere la resistività del rivestimento, piuttosto che la convenzionale misurazione a quattro punte nel piano.

Q3: Qual è la dimensione minima del campione che posso testare?

La dimensione minima del campione è 4 mm × 10 mm. È possibile testare anche campioni piatti più grandi e campioni di qualsiasi spessore, senza alcun limite superiore sulla dimensione piatta.

Q4: Posso utilizzare questa sonda con il mio strumento a quattro punte esistente di un altro produttore?

Sì. La specifica afferma che la sonda è compatibile con tutti gli strumenti e le piattaforme di test a quattro punte TOB ed è anche compatibile con gli strumenti a quattro punte della maggior parte degli altri produttori. Se si dispone di un modello di strumento specifico, contattare TOB per confermare la compatibilità.

Q5: In che modo il risultato misurato si relaziona alle prestazioni effettive dell'elettrodo?

Il risultato misurato RT = V/I rappresenta la somma della resistenza di massa dei due strati di rivestimento nel percorso della corrente, che simula lo stato di lavoro effettivo dell'elettrodo. Questo valore riflette direttamente le prestazioni conduttive del rivestimento in servizio. Una minore resistività del rivestimento indica un migliore trasporto di elettroni attraverso l'elettrodo, il che contribuisce a una minore resistenza interna della cella e a una migliore capacità di velocità.

Pronto a misurare le vere prestazioni conduttive dei rivestimenti dei tuoi elettrodi senza la distorsione causata dalla deviazione della corrente del substrato? Richiedi un preventivo per il TOB-ERT-F02B o contatta i nostri ingegneri degli strumenti di test per discutere della piattaforma di test della pressione opzionale per elettrodi non calandrati e della compatibilità con l'hardware della tua sonda esistente.
