Macchina automatica per spalmatura di film ed essiccazione

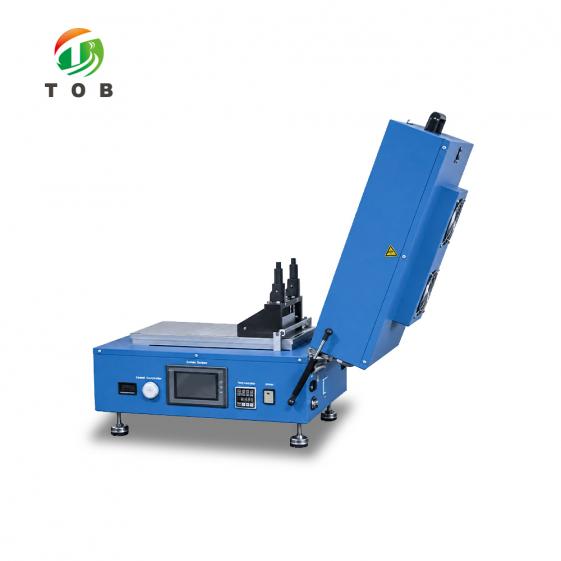

Macchina automatica per rivestimento ed asciugatura per la ricerca su pellicole ad alta temperatura - TOB-VCH-300X200

Panoramica del prodotto e applicazioni ideali

Il TOB-VCH-300X200 è una macchina automatica per la deposizione e l'essiccazione di film sottili. Questo prodotto è ampiamente utilizzato in diverse applicazioni di ricerca sulla deposizione di film sottili ad alta temperatura, tra cui film sottili ceramici, film sottili cristallini, film sottili per materiali per batterie e film sottili nanostrutturati speciali. È ideale per stare al passo con i futuri sviluppi scientifici e tecnologici che richiedono la formazione di film in condizioni di alta temperatura.

Il processo di rivestimento utilizza la modalità di rivestimento a piastra piana con raschiatore motorizzato, garantendo così una velocità di rivestimento stabile e regolabile. La corsa di rivestimento di circa 300 mm e la velocità di rivestimento da 0 a 120 mm/s sono impostabili e regolabili in modo continuo tramite touch screen, lo spessore del raschiatore è regolabile da 0 a 6 mm e la precisione di rivestimento è di ±3 μm, con un comparatore a quadrante opzionale da 1 μm con display digitale per una lettura più precisa dello spessore.

Il substrato è fissato su una piastra piana in alluminio sottovuoto di dimensioni L 415 mm x L 250 mm x H 23 mm. Il mandrino in alluminio sottovuoto consente un rapido posizionamento e rimozione di fogli di rame, fogli di alluminio, ecc. Il vuoto è fornito dalla pompa per vuoto senza olio integrata (1 unità inclusa) o tramite il collegamento a una fonte di vuoto esterna, senza deformazione del substrato durante l'adsorbimento. La macchina è fornita di serie con un applicatore di film - larghezza di rivestimento 100 mm, con applicatori opzionali da 150 mm o 200 mm (larghezza di rivestimento massima 200 mm) e, in opzione, asta avvolta a filo e altri dispositivi di dosaggio per il rivestimento manuale.

Dopo la deposizione del rivestimento, la pellicola viene asciugata dal sistema di riscaldamento e asciugatura, che copre un intervallo di temperatura da temperatura ambiente a 130 °C con un regolatore di temperatura digitale con una precisione di ±2 °C; il riscaldamento uniforme su ampia superficie garantisce un'elevata precisione nell'uniformità della temperatura all'interno della camera. La macchina può essere utilizzata all'interno di una camera a guanti e il suo ingombro ridotto - circa L 560 mm x P 470 mm x H 370 mm, 38 kg - consente di risparmiare spazio. Tutti i parametri vengono impostati comodamente tramite controllo PLC con interfaccia touch-screen.

Ideale per:

• Applicazioni di ricerca nel campo dei rivestimenti a film ad alta temperatura: film sottili ceramici, film sottili cristallini, film sottili per materiali di batterie e film sottili nanotecnologici speciali.
• Ricerca che richiede la formazione di pellicole ad alte temperature, al passo con i futuri sviluppi scientifici e tecnologici.
• Lavoro di laboratorio in cui la verniciatura e l'asciugatura vengono eseguite su un'unica macchina compatta che può essere utilizzata all'interno di una camera a guanti, risparmiando spazio.
• Substrati come fogli di rame e fogli di alluminio che devono essere mantenuti piatti su un supporto di alluminio sottovuoto, senza alcuna deformazione del substrato durante l'adsorbimento.
• Processi che richiedono la verniciatura di lastre piane con rivestimento a raschiatore motorizzato a velocità di rivestimento stabile e regolabile, con tutti i parametri impostati tramite l'interfaccia touchscreen del PLC.

Avete bisogno di verificare se la corsa di rivestimento di circa 300 mm, le opzioni di larghezza di rivestimento e l'intervallo di asciugatura sono compatibili con la vostra ricerca sui film sottili? Contattate i nostri ingegneri specializzati in apparecchiature di laboratorio fornendoci i dettagli del substrato e del materiale.

Il ruolo del rivestimento e dell'essiccazione nella ricerca sui film ad alta temperatura

Nella ricerca sui film sottili ad alta temperatura, la deposizione e l'essiccazione costituiscono un'unica sequenza: il materiale filmogeno viene preparato sotto forma di sospensione o dispersione, depositato su un substrato con uno spessore controllato e asciugato a temperatura controllata per formare il film. Film sottili ceramici, film sottili cristallini, film sottili per materiali di batterie e film sottili nanostrutturati speciali dipendono tutti da questa sequenza, e l'apparecchiatura è perfettamente adatta a stare al passo con i futuri sviluppi scientifici e tecnologici che richiedono la formazione di film in condizioni di alta temperatura.

Il TOB-VCH-300X200 esegue questa sequenza su un'unica macchina:

1. Posizionamento del substrato: fogli di rame, fogli di alluminio, ecc. vengono posizionati sul supporto in alluminio sottovuoto e mantenuti in posizione orizzontale tramite il vuoto, fornito dalla pompa per vuoto senza olio integrata o da una fonte di vuoto esterna, senza che il substrato si deformi durante l'adsorbimento.
2. Impostazione dei parametri: la corsa di rivestimento (circa 300 mm, continua) e la velocità di rivestimento (0-120 mm/s, continua) vengono impostate e regolate tramite il touch screen, mentre lo spessore del rivestimento viene impostato sull'applicatore di pellicola standard entro l'intervallo di regolazione dello spessore del raschiatore da 0-6 mm.
3. Rivestimento: il raschiatore è azionato da un motore lungo tutto il percorso alla velocità impostata nella modalità di rivestimento su piastra piana, quindi la velocità di rivestimento è stabile e regolabile.
4. Asciugatura: il sistema di riscaldamento e asciugatura asciuga la pellicola rivestita dalla temperatura ambiente fino a 130 °C, con il regolatore di temperatura digitale che mantiene una precisione di ±2 °C; il riscaldamento uniforme su ampia superficie garantisce un'elevata precisione nell'uniformità della temperatura all'interno della camera.
5. Rimozione e valutazione: la pellicola rivestita e asciugata viene rimossa dalla piastra sottovuoto per la caratterizzazione o per la fase successiva del processo.

Per le pellicole sensibili all'aria o all'umidità, la macchina può essere utilizzata all'interno di una camera a guanti, consentendo di eseguire la stessa sequenza di rivestimento e asciugatura in atmosfera controllata, con facilità d'uso e un ingombro ridotto che consente di risparmiare spazio.

Caratteristiche principali

• Il riscaldamento uniforme su ampia superficie garantisce un'elevata precisione nell'uniformità della temperatura all'interno della camera.
• Verniciatura a piastra piana con raschiatore motorizzato; velocità di verniciatura stabile e regolabile.
• Velocità di rivestimento regolabile; il mandrino in alluminio sottovuoto consente un rapido posizionamento e rimozione di fogli di rame, fogli di alluminio, ecc.; pompa del vuoto integrata o collegamento a una fonte di vuoto esterna, senza deformazione del substrato durante l'adsorbimento.
• Viene fornito di serie con un applicatore di pellicola, che offre un'elevata precisione di rivestimento e uno spessore di rivestimento regolabile.
• Può essere utilizzato all'interno del vano portaoggetti; facile da usare, con un ingombro ridotto che consente di risparmiare spazio.
• Controllo PLC con interfaccia touch-screen, comodo per impostare tutti i parametri.

Specifiche tecniche complete

1. Parametri tecnici

2. Principali marche di componenti elettrici e standard

Raccomandazioni pratiche per l'utilizzo

• Substrato e vuoto: posizionare il foglio di rame, il foglio di alluminio, ecc. sul supporto in alluminio sottovuoto; il vuoto è fornito dalla pompa per vuoto senza olio integrata (1 unità) o da una fonte di vuoto esterna e non si verifica alcuna deformazione del substrato durante l'adsorbimento. Verificare che il substrato sia tenuto in piano prima del rivestimento.
• Impostazione dei parametri: è possibile impostare la corsa di rivestimento (circa 300 mm, continua) e la velocità di rivestimento (0-120 mm/s, continua) tramite il touch screen; la macchina è controllata da un PLC con interfaccia touch screen, comoda per impostare tutti i parametri.
• Spessore del rivestimento: regolare il raschietto nell'intervallo 0-6 mm; la precisione del rivestimento è di ±3 μm. Qualora sia necessaria una lettura dello spessore più precisa, utilizzare il comparatore a quadrante opzionale da 1 μm con display digitale.
• Asciugatura: impostare la temperatura di asciugatura a 130 °C entro la temperatura ambiente tramite il regolatore di temperatura digitale (precisione ±2 °C); il riscaldamento uniforme su ampia superficie garantisce un'elevata precisione nell'uniformità della temperatura all'interno della camera.
• Selezione della larghezza di rivestimento: l'applicatore di pellicola standard offre una larghezza di rivestimento di 100 mm; sono disponibili applicatori opzionali da 150 mm o 200 mm (larghezza di rivestimento massima 200 mm), e per il rivestimento manuale è possibile utilizzare, a richiesta, una bacchetta avvolta a filo e altri dispositivi di dosaggio.
• Utilizzo in camera a guanti: la macchina può essere utilizzata all'interno di una camera a guanti; prima dell'installazione, verificare che lo spazio di lavoro della camera a guanti sia compatibile con le dimensioni della macchina (circa L 560 mm x P 470 mm x H 370 mm, 38 kg).
• Alimentazione: la macchina funziona a 220 V / 50 Hz con una potenza di 1,5 kW; verificare la disponibilità di alimentazione presso il luogo di installazione prima della messa in funzione.
• Cura e sicurezza: pulire regolarmente l'attrezzatura con un panno morbido inumidito con alcol, lubrificare le parti mobili, applicare olio antiruggine durante i periodi di inattività prolungati e controllare periodicamente i dispositivi di fissaggio (vedere Manutenzione); durante il funzionamento, non inserire mani o altre parti del corpo nelle parti mobili o nelle zone di lavoro pericolose (vedere Precauzioni).

Manutenzione

1. Per mantenere pulita l'attrezzatura, pulire regolarmente con un panno morbido inumidito con alcol.
2. Lubrifica le parti mobili con olio per garantire un funzionamento regolare.
3. Quando l'apparecchiatura deve rimanere inattiva per un periodo prolungato, pulire accuratamente le superfici di tutti i componenti mobili e applicare uno strato di olio antiruggine a scopo protettivo.
4. Ispezionare periodicamente tutte le viti, i dadi, i perni e gli altri elementi di fissaggio della macchina per evitare che si allentino ed eliminare qualsiasi rischio di incidenti relativi alla qualità dell'attrezzatura o alla sicurezza personale.

Avvertenze

1. Durante l'utilizzo, è vietato inserire mani o altre parti del corpo in componenti in movimento o zone di pericolo, poiché ciò potrebbe causare lesioni personali. L'utilizzo simultaneo da parte di due o più persone non è consentito, per evitare infortuni accidentali.
2. Le apparecchiature non devono essere smontate a piacimento da alcun tecnico o da alcuna persona non specificamente autorizzata a farlo.

Domande frequenti sull'ingegneria

D1: A cosa serve il modello TOB-VCH-300X200?

Il TOB-VCH-300X200 è una macchina automatica per la deposizione e l'essiccazione di film sottili. Questo prodotto è ampiamente utilizzato in diverse applicazioni di ricerca sulla deposizione di film sottili ad alta temperatura, tra cui film sottili ceramici, film sottili cristallini, film sottili per materiali per batterie e film sottili nanostrutturati speciali. È ideale per stare al passo con i futuri sviluppi scientifici e tecnologici che richiedono la formazione di film in condizioni di alta temperatura.

D2: Come si impostano e si regolano la corsa e la velocità di rivestimento?

La corsa di rivestimento è di circa 300 mm, regolabile in modo continuo tramite il touch screen. Il sistema di rivestimento è azionato da un motore e la velocità di rivestimento è regolabile in modo continuo tramite il touch screen nell'intervallo 0-120 mm/s (ad esempio, per la pasta di fosfato di ferro e litio).

D3: Quali sono le opzioni di larghezza del rivestimento disponibili?

La macchina utilizza un sistema di rivestimento a piastra piana ed è dotata di serie di un applicatore di pellicola con una larghezza di rivestimento di 100 mm. Sono disponibili applicatori opzionali da 150 mm o 200 mm, con una larghezza di rivestimento massima di 200 mm; sono inoltre disponibili, come optional, un'asta avvolta a filo e altri dispositivi di dosaggio per il rivestimento manuale.

D4: Come viene fissato il substrato durante il processo di rivestimento?

Il substrato è fissato su una piastra piana in alluminio sottovuoto di dimensioni L 415 mm x L 250 mm x H 23 mm. Il mandrino in alluminio sottovuoto consente un rapido posizionamento e rimozione di fogli di rame, fogli di alluminio, ecc. Il vuoto è fornito dalla pompa per vuoto senza olio integrata (1 unità inclusa) o tramite il collegamento a una fonte di vuoto esterna, senza deformazione del substrato durante l'adsorbimento.

D5: Come viene controllato lo spessore del rivestimento e con quale precisione?

La regolazione dello spessore del raschiatore è regolabile da 0 a 6 mm, con una precisione di ±3 μm. È disponibile, come optional, un comparatore a quadrante con display digitale da 1 μm per una lettura più precisa dello spessore.

D6: Qual è il sistema di riscaldamento e asciugatura della macchina?

Il sistema di riscaldamento e asciugatura copre temperature da ambiente a 130 °C, controllate da un regolatore di temperatura digitale con una precisione di ±2 °C. Il riscaldamento uniforme su ampia superficie garantisce un'elevata precisione nell'uniformità della temperatura all'interno della camera.

D7: È possibile utilizzare la macchina all'interno di una camera a guanti?

Sì. La macchina può essere utilizzata all'interno di un vano portaoggetti; è facile da usare e ha un ingombro ridotto che consente di risparmiare spazio.

D8: Come viene controllata la macchina?

La macchina utilizza un sistema di controllo PLC con interfaccia touch-screen, comodo per impostare tutti i parametri. La corsa e la velocità di rivestimento vengono impostate e regolate in modo continuo tramite il touch-screen.

D9: Quali sono le specifiche di alimentazione e le caratteristiche fisiche?

L'alimentatore è a 220 V / 50 Hz, la potenza è di 1,5 kW, il peso è di 38 kg e le dimensioni complessive sono approssimativamente L 560 mm x P 470 mm x H 370 mm. La macchina include 1 pompa per vuoto senza olio integrata.

D10: Quale manutenzione richiede la macchina e quali precauzioni bisogna adottare?

Manutenzione: pulire regolarmente l'attrezzatura con un panno morbido inumidito con alcol; lubrificare le parti mobili con olio; quando l'attrezzatura deve rimanere inattiva per un periodo prolungato, pulire i componenti mobili e applicare olio antiruggine; e ispezionare periodicamente tutte le viti, i dadi, i perni e gli altri elementi di fissaggio per evitare che si allentino. Precauzioni: durante il funzionamento, le mani o qualsiasi altra parte del corpo non devono essere inserite nelle parti mobili o nelle zone di lavoro pericolose, e non è consentito l'utilizzo simultaneo da parte di due o più persone; l'attrezzatura non deve essere smontata a piacimento da nessun tecnico o da nessuna persona non specificamente autorizzata a farlo.

Pronti a combinare rivestimento e asciugatura in un'unica macchina da laboratorio? Richiedete un preventivo per il modello TOB-VCH-300X200 specificando il tipo di substrato, il materiale di rivestimento e lo spessore del film desiderato. I nostri tecnici specializzati in apparecchiature da laboratorio vi consiglieranno sulla larghezza dell'applicatore, la regolazione del raschiatore e la temperatura di asciugatura più adatte al vostro processo.
