Dispositivo di test per celle prismatiche da 200A

Dispositivo di prova per celle prismatiche ad alta corrente da 200 A - TOB-FJ-314-200A

Panoramica del prodotto e applicazioni ideali

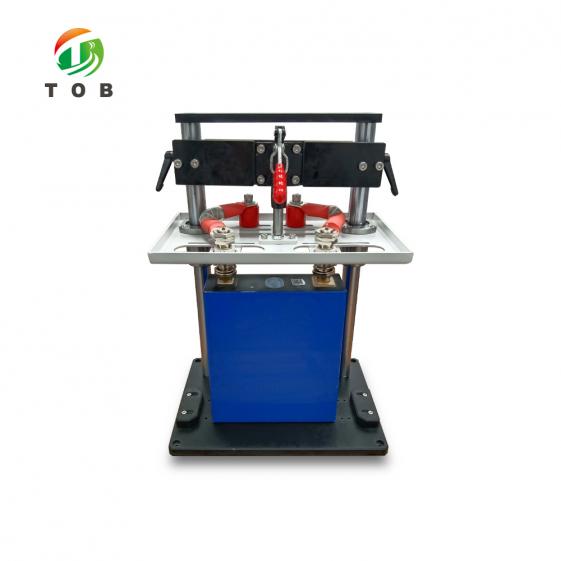

Il TOB-FJ-314-200A è un dispositivo di prova ad alta corrente da 200 A per celle agli ioni di litio prismatiche (quadrate). È progettato per tenere saldamente una cella prismatica durante i test di carica e scarica e per fornire il contatto elettrico tra le linguette della cella e l'apparecchiatura di test della batteria, con una classe di corrente di 200 A per programmi di test ad alta corrente su celle di tipo potenza.

Le celle prismatiche variano notevolmente nelle loro dimensioni esterne e nella posizione delle linguette: due celle con la stessa capacità possono differire in larghezza, altezza, spessore e posizione delle linguette a seconda del produttore e del design della cella. La TOB-FJ-314-200A risolve questa variabilità su entrambe le dimensioni di compatibilità:

• Alloggiamento dell'involucro cellulare:Il dispositivo accetta celle con larghezza da 100 a 235 mm, altezza da 0 a 230 mm e spessore da 30 a 140 mm. L'intervallo di altezza che parte da 0 indica che è possibile supportare celle sottili senza limitazioni in altezza.
• Regolazione della velocità di tabulazione:La distanza tra i centri delle linguette compatibili è regolabile da 70 a 180 mm, in modo che i contatti del dispositivo possano essere allineati con le posizioni delle due linguette su diversi formati di celle prismatiche.

Questa combinazione fa sì che un unico tipo di dispositivo di fissaggio copra un'ampia gamma di formati di celle prismatiche, dalle celle di piccole e medie dimensioni fino alle celle di grandi dimensioni ad alta capacità, entro i limiti di spessore e altezza, riducendo il numero di dispositivi di fissaggio dedicati necessari a una stazione di prova quando si testano più formati.

Ideale per:

• Produttori di celle prismatiche che eseguono test di carica-scarica e classificazione della capacità su celle quadrate, comprese le celle di potenza che richiedono elevate correnti di prova.
• Laboratori di controllo qualità delle batterie che testano le celle prismatiche provenienti dai lotti di ispezione o di produzione in entrata.
• I team di ricerca e sviluppo sulle batterie stanno valutando progetti di celle prismatiche, in cui le dimensioni delle celle e la posizione delle linguette cambiano tra le diverse iterazioni.
• Postazioni di prova che gestiscono diversi formati prismatici e necessitano di un dispositivo di fissaggio regolabile anziché di un dispositivo di fissaggio dedicato per ogni formato.

Devi verificare se gli intervalli di alloggiamento delle celle e la corrente nominale di 200 A sono compatibili con il formato delle tue celle prismatiche e il tuo piano di test? Contatta i nostri tecnici specializzati nei test delle batterie fornendoci le dimensioni delle tue celle (larghezza, altezza, spessore) e la distanza tra i centri delle linguette.

Dove si colloca il dispositivo nei test delle celle prismatiche

Una cella prismatica non può essere testata finché non è fissata meccanicamente e collegata elettricamente all'apparecchiatura di prova. Il dispositivo di prova svolge queste due funzioni, interponendosi tra la cella e il tester per batterie nel flusso di lavoro di prova:

• Preparazione delle cellule:Si seleziona la cella prismatica da testare e se ne definiscono le dimensioni e la disposizione delle linguette.
• Regolazione del dispositivo:Il dispositivo di fissaggio è impostato sulla cella: la zona di alloggiamento della cella è regolata in base alla larghezza, all'altezza e allo spessore della cella, e i contatti delle linguette sono impostati sulla distanza tra i centri delle linguette della cella, compresa tra 70 e 180 mm.
• Caricamento delle celle:La cella viene posizionata nell'apposito supporto e i contatti vengono portati sulle linguette della cella.
• Test:L'apparecchiatura per il collaudo delle batterie esegue il programma di test, ad esempio cicli di carica-scarica, classificazione della capacità o misurazione della resistenza interna, con il dispositivo di fissaggio che trasporta la corrente tra l'apparecchiatura e la cella.
• Scaricare e ripetere:La cella testata viene rimossa e il dispositivo di fissaggio viene riadattato per il formato successivo o per la cella successiva.

Diversi fattori rendono il dispositivo di fissaggio un elemento decisivo nei test con celle prismatiche:

Allineamento delle tabulazioni.Il collegamento elettrico a una cella prismatica avviene tramite le sue due linguette. Se i contatti del dispositivo non sono allineati con la posizione delle linguette, l'area di contatto si riduce, la resistenza di contatto aumenta e il percorso della corrente tra le due linguette diventa irregolare. La distanza regolabile tra i centri delle linguette, da 70 a 180 mm, consente al TOB-FJ-314-200A di allinearsi correttamente con celle di diverse configurazioni di linguette.

Funzionamento ad alta corrente.Con correnti di prova prossime alla classe di 200 A del dispositivo, la qualità di ogni interfaccia nel percorso della corrente è fondamentale. Le condizioni dei contatti, la pulizia e il corretto fissaggio influenzano direttamente la quantità di calore generata sui contatti e la coerenza dei risultati misurati. Il dispositivo è progettato per sopportare queste correnti per test ad alta velocità di celle prismatiche.

Stabilità meccanica.Una cella prismatica con una larghezza fino a 235 mm e uno spessore di 140 mm ha massa e ingombro considerevoli. Il dispositivo di fissaggio mantiene la cella stabile durante il test, in modo che la sua posizione – e quindi le condizioni di contatto – non si modifichino durante i cicli.

Caratteristiche ingegneristiche chiave del TOB-FJ-314-200A

• 200 Classe di corrente
  Il dispositivo è progettato per una capacità di trasporto di corrente di 200 A, il che lo rende adatto a programmi di test di carica-scarica ad alta corrente su celle prismatiche di tipo potenza, ovvero il regime di test in cui i dispositivi convenzionali a bassa corrente diventano il fattore limitante.
• Ampia larghezza delle celle: 100 - 235 mm
  L'apparecchio accetta celle con larghezza da 100 a 235 mm, coprendo un'ampia gamma di formati prismatici, dalle celle di medie dimensioni a quelle di grande formato, all'interno di questo intervallo. La larghezza massima è fissa, in modo che un singolo apparecchio possa essere utilizzato con celle di diverse larghezze.
• Regolazione in altezza da 0 a 230 mm
  Il dispositivo può ospitare celle con un'altezza massima di 230 mm. La scala parte da 0, il che indica che è possibile supportare celle sottili senza limitazioni in altezza, una soluzione utile quando si testano celle a basso profilo insieme a formati più alti.
• Spessore massimo supportato: 30 - 140 mm
  Il dispositivo di fissaggio accetta celle con uno spessore da 30 a 140 mm. Questa gamma copre un ampio spettro di formati di celle prismatiche, incluse celle spesse e ad alta capacità, le cui dimensioni e massa richiedono un fissaggio sicuro nel dispositivo.
• Distanza tra i centri delle linguette regolabile: 70 - 180 mm
  La distanza tra i centri delle linguette compatibili è regolabile da 70 a 180 mm, consentendo così di allineare i contatti del dispositivo con la posizione delle linguette di diverse configurazioni di celle prismatiche. Questo parametro rende il dispositivo adattabile a diversi formati di celle con spaziatura delle linguette differente.
• Un unico dispositivo per molteplici formati.
  Poiché sia ​​l'intervallo di ingombro della cella che la distanza tra i centri delle linguette sono regolabili, una singola configurazione TOB-FJ-314-200A è adatta a molti formati prismatici. Per le stazioni di test che gestiscono diversi tipi di celle, ciò riduce il numero di dispositivi di fissaggio dedicati necessari e semplifica la gestione degli stessi.
• Progettato per stazioni di prova ad alta corrente
  La combinazione di una classe di corrente di 200 A e un formato ampio rende l'apparecchio ideale per l'utilizzo in stazioni di prova ad alta corrente, dove fa parte del percorso della corrente e deve mantenere la qualità del contatto ciclo dopo ciclo.

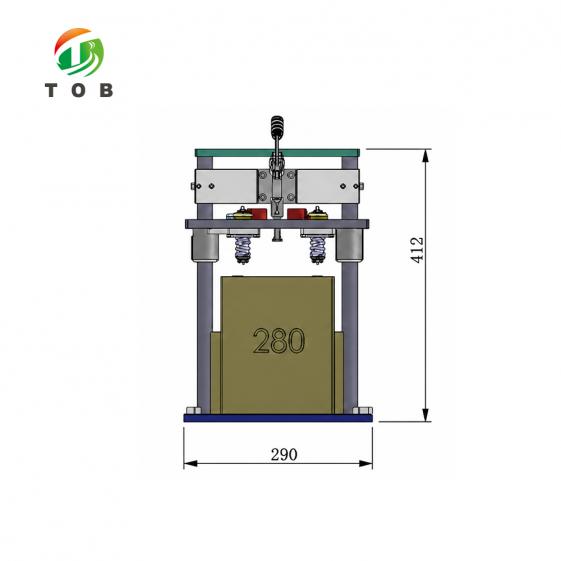

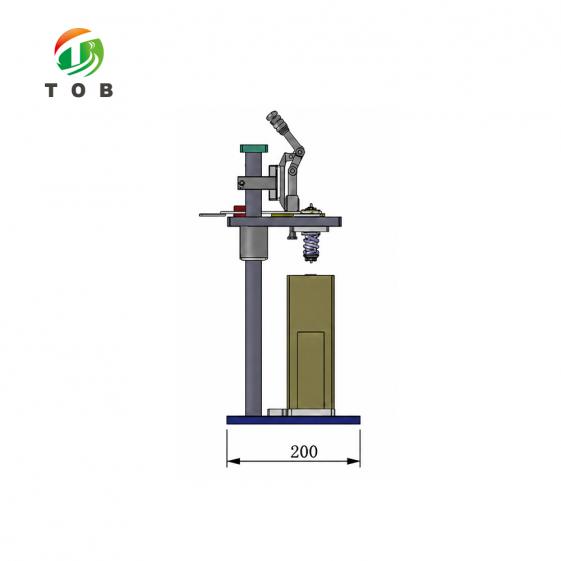

Dimensioni della cella compatibile

Parametri della scheda

Raccomandazioni per l'uso pratico

Prima del caricamento, verificare la cella rispetto agli intervalli di alloggiamento: accertarsi che la larghezza (100 - 235 mm), l'altezza (0 - 230 mm) e lo spessore (30 - 140 mm) della cella rientrino negli intervalli di fissaggio e controllare la distanza tra i centri delle linguette della cella rispetto all'intervallo regolabile di 70 - 180 mm.

• Imposta i contatti della linguetta sulle posizioni della linguetta della cella:Regolare la distanza tra i centri delle linguette in modo che i contatti del dispositivo si allineino con i centri delle due linguette. Un corretto allineamento massimizza l'area di contatto e mantiene il percorso della corrente uniforme tra le due linguette.
• Abbinare l'apparecchio alla corrente di prova:Prima di avviare il programma, verificare che la corrente di prova pianificata rientri nella classe di corrente di trasporto di 200 A dell'apparecchio.
• Mantieni pulite le superfici di contatto:Ad elevate correnti di prova, la contaminazione o l'ossido sui contatti aumentano la resistenza di contatto e generano calore. Ispezionare e pulire le superfici di contatto prima di eseguire test ad alta corrente.
• Fissare saldamente la cella:Assicurarsi che la cella sia posizionata e fissata senza gioco prima dell'inizio del test, in modo che la condizione di contatto rimanga stabile durante i cicli.
• Caricare e scaricare senza forzare:Inserire e rimuovere le celle senza forzarle nella zona di alloggiamento, per evitare danni meccanici alla cella, al supporto e al meccanismo di contatto.
• Ispezionare e manutenere periodicamente:Controllare periodicamente i contatti e le parti regolabili per verificarne l'usura e riporre l'apparecchio in un luogo pulito e asciutto quando non viene utilizzato.

Domande frequenti sull'ingegneria

D1: Quali dimensioni di celle prismatiche supporta il modello TOB-FJ-314-200A?

Il dispositivo è compatibile con celle di dimensioni comprese tra 100 e 235 mm di larghezza, tra 0 e 230 mm di altezza e tra 30 e 140 mm di spessore. La distanza tra i centri delle linguette compatibili è regolabile da 70 a 180 mm.

D2: Cosa significa l'intervallo di altezza da 0 a 230 mm?

Il dispositivo supporta celle con un'altezza massima di 230 mm e la gamma di regolazione parte da 0, il che significa che è possibile supportare celle sottili senza limitazioni in altezza. Questo permette di testare celle di formato sottile nello stesso dispositivo utilizzato per celle di formato più alto, pur rimanendo all'interno della gamma di regolazione.

D3: Qual è la distanza tra i centri delle linguette e perché è regolabile?

La distanza tra i centri delle linguette è la distanza tra i centri delle due linguette della cella, ovvero i punti in cui avviene il collegamento elettrico. La distanza tra i centri delle linguette compatibili con l'apparecchio è regolabile da 70 a 180 mm, in modo che i contatti dell'apparecchio possano essere allineati con la posizione delle linguette di diversi modelli di celle prismatiche, mantenendo costanti l'area di contatto e il percorso della corrente tra i vari formati.

D4: Cosa significa la classificazione 200 A per l'apparecchio?

Il TOB-FJ-314-200A appartiene alla classe di corrente di 200 A, il che significa che è progettato per sopportare correnti di prova fino a questo livello per i test di carica e scarica ad alta corrente di celle prismatiche di potenza. Verificare i dettagli della classificazione (ad esempio, le condizioni in cui viene applicata la corrente) in base al proprio programma di test specifico.

D5: Come si collega il dispositivo alla cella del tester per batterie?

Il dispositivo di fissaggio mantiene la cella in posizione meccanica e fornisce il contatto elettrico ai terminali della cella; il percorso della corrente prosegue dal dispositivo di fissaggio all'apparecchiatura di test delle batterie. Contatta TOB fornendo il modello del tuo tester e i dettagli di connessione per confermare la configurazione del dispositivo di fissaggio per il tuo impianto.

D6: Un singolo apparecchio può essere utilizzato per diversi formati di celle prismatiche?

Sì. Sia l'ingombro della cella (larghezza, altezza, spessore) che la distanza tra i centri delle linguette sono compatibili con un'ampia gamma di valori, pertanto lo stesso tipo di dispositivo può essere utilizzato per diversi formati prismatici all'interno di tali intervalli. Il cambio di formato si riduce a una semplice regolazione del dispositivo, non alla necessità di sostituirlo con un dispositivo dedicato.

D7: Come va effettuata la manutenzione dell'apparecchio?

Mantenere pulite le superfici di contatto e le sezioni regolabili e ispezionarle periodicamente per verificare l'eventuale presenza di usura o contaminazione, aspetto particolarmente importante quando si eseguono test di classe 200 A, dove le condizioni di contatto influiscono sia sulla generazione di calore che sulla coerenza della misurazione. Conservare l'apparecchiatura in un luogo pulito e asciutto quando non viene utilizzata.

Pronti ad equipaggiare la vostra stazione di test per celle prismatiche con un dispositivo da 200 A adattabile a diversi formati di celle? Richiedete un preventivo per il modello TOB-FJ-314-200A indicando le dimensioni delle vostre celle (larghezza, altezza, spessore), la distanza tra i centri delle linguette e la corrente di prova prevista. I nostri tecnici specializzati nel collaudo delle batterie potranno confermare la configurazione del dispositivo per le vostre celle e il vostro piano di test.
