Dispositivo di test per batterie cilindriche ad alta corrente

Dispositivo di prova per batterie cilindriche per test di celle ad alta corrente - TOB-YHTENI4-TY-200A

Panoramica del prodotto e applicazioni ideali

Il TOB-HTENI4-TY-200A è un dispositivo di prova per batterie cilindriche progettato per alloggiare celle cilindriche e fornire l'interfaccia elettrica alle apparecchiature di test delle batterie durante i test di carica-scarica e la valutazione delle celle. Il dispositivo accoglie celle cilindriche con un diametro da 18 a 80 mm e una lunghezza da 85 a 140 mm, coprendo i modelli di batterie tradizionali tra cui 18650, 26700, 32700 e 4680-120. È disponibile in tre specifiche di corrente: 100 A, 200 A e 300 A, consentendo di selezionare la versione adatta alla corrente di prova dell'applicazione.

Il dispositivo è organizzato in tre sezioni funzionali. All'estremità sinistra si trova il meccanismo di contatto a sonda, che forma la connessione elettrica con il terminale della cella. La sezione centrale è la cavità di bloccaggio della batteria, che alloggia e trattiene la cella in posizione durante il test. All'estremità destra si trova l'estremità di collegamento circolare, che collega il dispositivo al resto della configurazione di prova. Il dispositivo misura 420 mm di lunghezza totale, con una larghezza del dispositivo di 100 mm nella zona di alloggiamento della batteria e un'altezza frontale di 103,63 mm dal pezzo di contatto superiore alla base.

Ideale per:

• Laboratori di prova per batterie che eseguono cicli di carica-scarica e classificazione della capacità su celle cilindriche.
• Produttori di celle e reparti di controllo qualità che testano celle nei formati 18650, 26700, 32700 e 4680-120.
• Team di ricerca e sviluppo che valutano celle cilindriche a correnti di prova coperte dalle specifiche del dispositivo da 100 A, 200 A e 300 A.
• Ambienti di produzione e pilota che necessitano di un'interfaccia meccanica ed elettrica ripetibile tra celle cilindriche e apparecchiature di test delle batterie.

Necessità di confermare la portata e la compatibilità del dispositivo per il formato della cella e il piano di test? Contattate i nostri ingegneri di test delle batterie fornendo le dimensioni della cella e la corrente di prova.

Dove si colloca il dispositivo di prova nei test delle celle a batteria

Nei test delle batterie, una cella non può essere testata finché non viene tenuta meccanicamente e collegata elettricamente. Il dispositivo di prova esegue queste due funzioni e si posiziona tra la cella e il tester della batteria nel flusso di lavoro dei test:

• Preparazione della cella: la cella cilindrica da testare viene selezionata dalla produzione o dallo sviluppo e vengono definiti il suo formato e i requisiti di test.
• Configurazione del dispositivo: il TOB-HTENI4-TY-200A viene posizionato nell'area di prova e collegato all'apparecchiatura di test della batteria.
• Caricamento della cella: la cella viene inserita nella cavità di bloccaggio della batteria e il meccanismo di contatto a sonda stabilisce il contatto con il terminale della cella.
• Test: l'apparecchiatura di test della batteria esegue il programma di test, ad esempio cicli di carica-scarica, classificazione della capacità o misurazione della resistenza interna, con il dispositivo che trasporta il percorso di corrente tra l'apparecchiatura e la cella.
• Scaricamento e ripetizione: la cella testata viene rimossa e il dispositivo è pronto per la cella successiva.
• Due parametri determinano se un dispositivo è adatto a un determinato test. Il primo è la compatibilità meccanica: la cella deve rientrare negli intervalli di diametro e lunghezza del dispositivo (18-80 mm e 85-140 mm). Il secondo è la capacità di corrente: il dispositivo deve essere dimensionato per la corrente che il test applicherà, motivo per cui il TOB-YZ-HTENI4-TY è disponibile nelle versioni da 100 A, 200 A e 300 A per coprire diverse intensità di prova su celle cilindriche.

Anche la qualità dell'interfaccia di contatto fa parte dei test basati su dispositivi. Se il contatto tra il dispositivo e il terminale della cella non è pulito e saldo, qualsiasi resistenza aggiuntiva appare nel circuito misurato e può influire sui risultati della resistenza interna e generare calore ad alta corrente. Mantenere pulite le superfici di contatto del dispositivo fa quindi parte del normale utilizzo dello stesso.

Caratteristiche ingegneristiche chiave del TOB-HTENI4-TY-200A

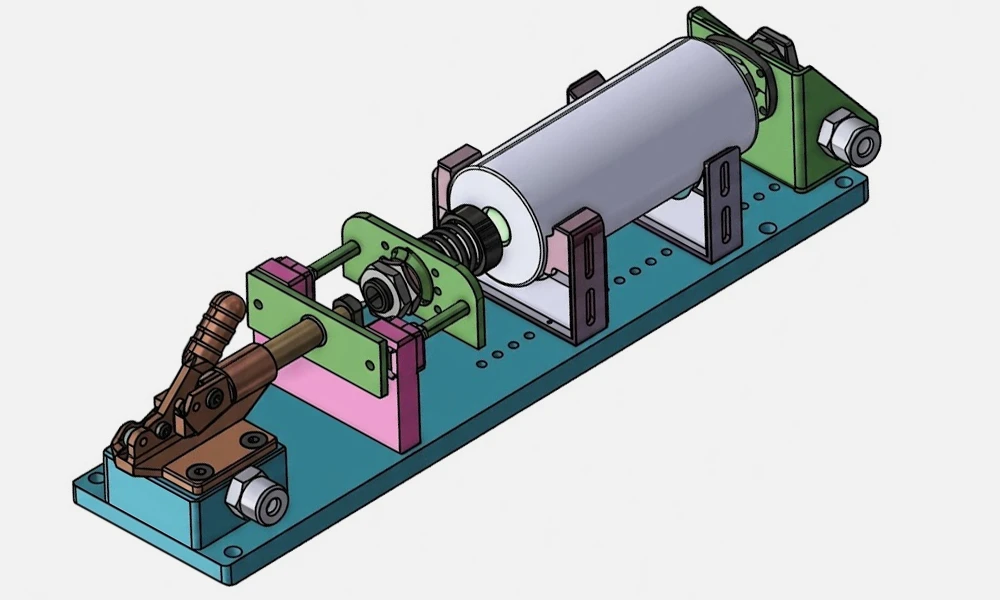

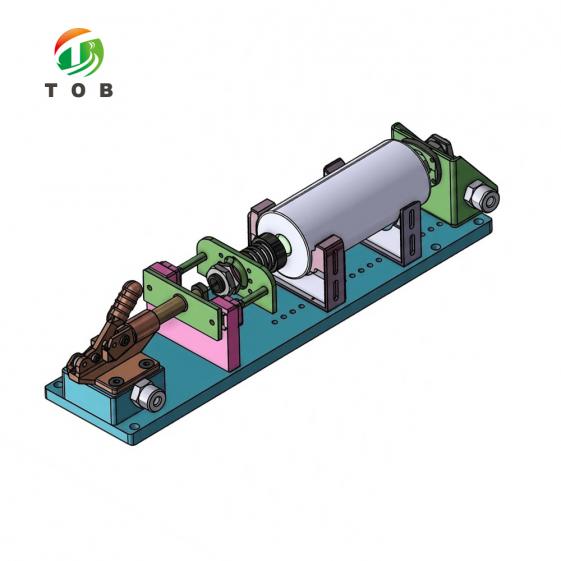

• Struttura a tre sezioni per supporto e contatto - Il dispositivo è organizzato in tre sezioni funzionali: il meccanismo di contatto a sonda all'estremità sinistra, la cavità di bloccaggio della batteria al centro e l'estremità di collegamento circolare all'estremità destra. Ogni sezione ha un ruolo distinto (contatto con la cella, supporto della cella e interfaccia con la configurazione di prova) che mantiene la sequenza di caricamento e connessione del dispositivo chiara e ripetibile.
• Ampia compatibilità delle celle: diametro 18-80 mm, lunghezza 85-140 mm - Il dispositivo accoglie celle cilindriche da 18 a 80 mm di diametro e da 85 a 140 mm di lunghezza, coprendo i modelli di batterie tradizionali tra cui 18650, 26700, 32700 e 4680-120. Questo intervallo consente a un singolo tipo di dispositivo di servire molteplici formati di celle in un laboratorio di prova o in una stazione di controllo qualità della produzione.
• Meccanismo di contatto a sonda - L'estremità sinistra del dispositivo ospita il meccanismo di contatto a sonda, che stabilisce la connessione elettrica con il terminale della cella. Il design a sonda fornisce un punto di contatto definito per la cella quando questa viene inserita nel dispositivo.
• Cavità di bloccaggio della batteria - La sezione centrale forma la cavità di bloccaggio della batteria che alloggia e trattiene la cella cilindrica durante il test. La larghezza del dispositivo nella zona di alloggiamento della batteria è di 100 mm, il che consente di accogliere celle su tutto l'intervallo di diametro da 18 a 80 mm.
• Estremità di collegamento circolare - L'estremità destra del dispositivo è un'estremità di collegamento circolare che collega il dispositivo alla configurazione di prova. Questa estremità fornisce l'interfaccia attraverso la quale il dispositivo viene collegato all'apparecchiatura di test della batteria.
• Tre specifiche di corrente: 100 A, 200 A, 300 A - Il dispositivo è disponibile in tre specifiche di corrente: 100 A, 200 A e 300 A, in modo che la capacità di trasporto di corrente del dispositivo possa essere abbinata alla corrente di prova dell'applicazione, dalla valutazione standard delle celle ai test ad alta corrente di celle cilindriche di tipo di potenza.

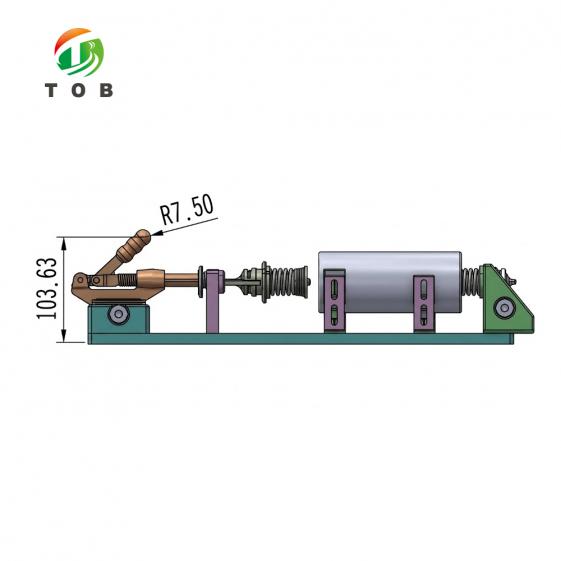

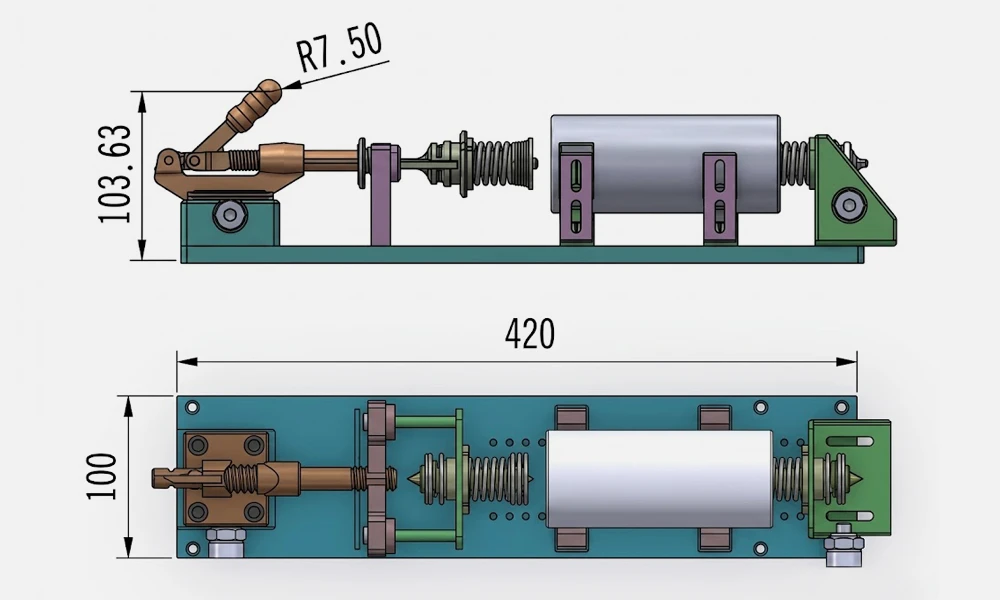

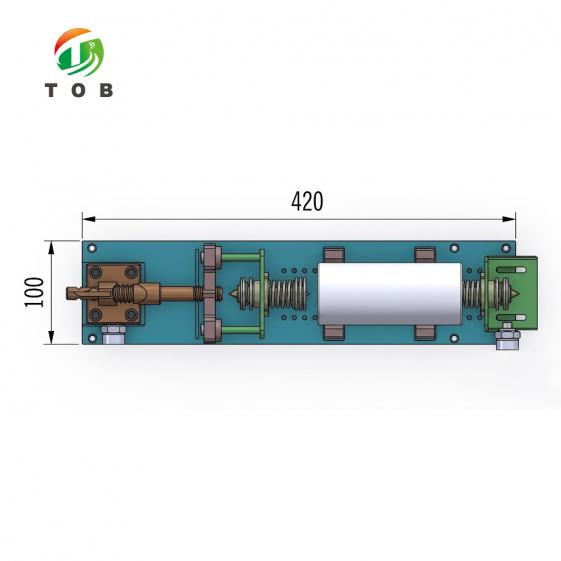

• Dimensioni meccaniche definite - Il dispositivo ha una lunghezza totale di 420 mm, una larghezza di 100 mm nella zona di alloggiamento della batteria e un'altezza frontale di 103,63 mm dal pezzo di contatto superiore alla base, con un raggio d'arco di R7,50 all'estremità del pezzo di contatto superiore. Queste dimensioni definite consentono di posizionare e pianificare il dispositivo all'interno di un'area di prova prima della consegna.

Specifiche dimensionali

Dimensioni delle batterie compatibili

Specifiche di corrente

Consigli per l'uso pratico

• Selezionare la specifica di corrente corretta: fare corrispondere la versione del dispositivo (100 A, 200 A o 300 A) alla corrente di test dell'applicazione e non superare la corrente nominale del dispositivo in uso.
• Verificare la compatibilità della cella prima del caricamento: verificare che il diametro e la lunghezza della cella rientrino negli intervalli di compatibilità di 18-80 mm e 85-140 mm, e che il modello di cella corrisponda ai modelli convenzionali coperti dal supporto.
• Posizionare la cella correttamente: posizionare la cella nella cavità di serraggio della batteria in modo che il meccanismo di contatto a sonda ingaggi il terminale della cella nel punto di contatto previsto.
• Mantenere pulite le superfici di contatto: verificare il contatto della sonda e il terminale della cella prima del test. La presenza di contaminazione od ossido sulle superfici di contatto influisce sul circuito misurato, in particolare nei test ad alta corrente.
• Verificare la connessione prima di eseguire un programma: confermare che l'estremità di connessione circolare sia collegata correttamente all'apparecchiatura di test e che il supporto sia posizionato in modo stabile nell'area di test.
• Maneggiare con cura: caricare e scaricare le celle senza forzarle nella cavità, per evitare danni meccanici alla cella, al supporto e al meccanismo di contatto.
• Eseguire la manutenzione e conservare correttamente: ispezionare periodicamente il meccanismo di contatto per verificare l'eventuale usura e conservare il supporto in un luogo pulito e asciutto quando non viene utilizzato.

FAQ tecniche

D1: Quali dimensioni di batteria supporta il modello TOB-HTENI4-TY-200A?

Il supporto accoglie celle cilindriche con un diametro da 18 a 80 mm e una lunghezza da 85 a 140 mm. I modelli di batteria convenzionali coperti includono 18650, 26700, 32700 e 4680-120.

D2: Quali specifiche di corrente sono disponibili?

Il supporto è disponibile in tre specifiche di corrente: 100 A, 200 A e 300 A. È necessario selezionare la versione adeguata in base alla corrente di test dell'applicazione, senza superare la corrente nominale del supporto selezionato.

D3: Quali sono le dimensioni del supporto?

La lunghezza totale del supporto è di 420 mm, la larghezza del supporto nella zona di alloggiamento della batteria è di 100 mm e l'altezza anteriore è di 103,63 mm dal contatto superiore alla base. Il raggio d'arco all'estremità del contatto superiore è R7.50.

D4: In che modo il supporto si collega alla cella e all'apparecchiatura di test?

La cella viene alloggiata nella cavità di serraggio della batteria al centro del supporto, mentre il meccanismo di contatto a sonda sull'estremità sinistra stabilisce la connessione elettrica con il terminale della cella. L'estremità di connessione circolare situata sull'estremità destra del supporto fornisce l'interfaccia con il sistema di test.

D5: Il supporto può essere utilizzato con la nostra apparecchiatura di test per batterie?

Il supporto si collega al sistema di test tramite la sua estremità di connessione circolare. La compatibilità dipende dal metodo di connessione dell'apparecchiatura di test per batterie in uso. Contattare TOB indicando il modello del tester e i dettagli di connessione per confermare la configurazione del supporto per il proprio sistema.

D6: Come deve essere eseguita la manutenzione del supporto?

Mantenere le superfici di contatto della sonda e la cavità di serraggio pulite e prive di particelle metalliche e detriti. Ispezionare periodicamente il meccanismo di contatto per verificare l'eventuale presenza di usura o contaminazione, e conservare il supporto in un luogo pulito e asciutto quando non viene utilizzato. Una superficie di contatto pulita e non danneggiata garantisce la ripetibilità dei test ad alta corrente.

Pronti ad equipaggiare il vostro sistema di test per celle cilindriche con un supporto dimensionato per la vostra corrente di test? Richiedete un preventivo per il modello TOB-HTENI4-TY-200A fornendo le dimensioni della cella (diametro e lunghezza) e la corrente di test, e specificate la versione di corrente richiesta - 100 A, 200 A o 300 A. I nostri ingegneri specializzati nel test di batterie potranno confermare la configurazione per le vostre celle e il vostro piano di test.
