Scheda di test per celle a bottone a 8 canali per CR2016, CR2032, CR2325, CR2450

Scheda di test per celle a moneta a 8 canali per CR2016, CR2032, CR2325, CR2450 - TOB-BC-8

Otto canali indipendenti su un supporto in polipropilene. I cavi di prova e le mollette a coccodrillo vengono ordinati separatamente.

Cosa fa il TOB-BC-8

Il TOB-BC-8 ospita otto celle a moneta e porta tutte e otto le connessioni a un tester multicanale contemporaneamente. Ciascuna posizione accoglie una cella, la alloggia nel supporto ed è facile da caricare e scaricare nuovamente, il che rende pratico montare un lotto di celle in un'unica sessione. Possono essere inserite celle fino a 25 mm di diametro, quindi le dimensioni più utilizzate in un laboratorio di celle a moneta - CR2016, CR2032, CR2325 e CR2450 - trovano tutte posto sulla stessa scheda.

Gli otto canali funzionano in modo indipendente. Una cella caricata, rimossa o sostituita in una posizione non interrompe un test già in corso in un'altra.

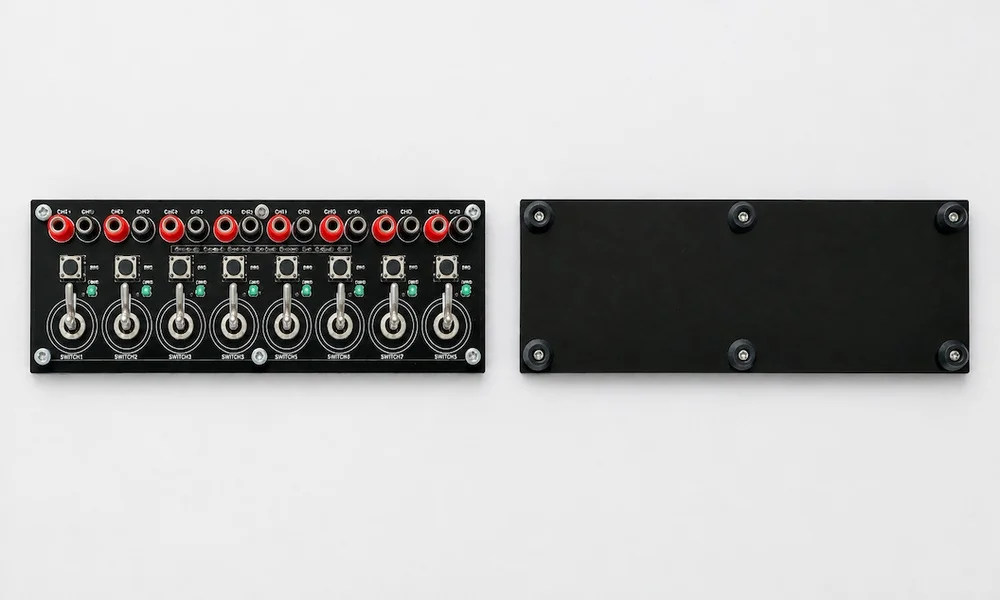

La scheda TOB-BC-8, vista dal davanti e dal retro.

Specifiche

Cosa è incluso nella confezione standard

La confezione standard è la scheda di test. I cavi di test e i morsetti a coccodrillo non sono inclusi e vengono ordinati separatamente.

Questa è una divisione deliberata piuttosto che una carenza. Il lato della scheda di ogni cavo è la stessa spina a banana da 4 mm, ma il lato del tester non lo è: un laboratorio che utilizza un tester TOB necessita del cavo a baionetta a 4 pin, mentre un laboratorio che collega la scheda a un cicler di terze parti ha bisogno del cavo con morsetto a coccodrillo. Inviarli entrambi significherebbe metterne uno direttamente in un cassetto. Scegli il cavo che corrisponde al tuo tester nella sezione successiva.

Cavi di test e morsetti, ordinati separatamente

Sono disponibili due tipi di cavi per la scheda, ed entrambi sono articoli separati. Ciascuno termina con uno spinotto a banana da 4 mm sul lato scheda, quindi entrambi si adattano alle otto prese tonde sulla scheda, che misurano circa 4 mm di diametro. Ciò che cambia è l'estremità del tester.

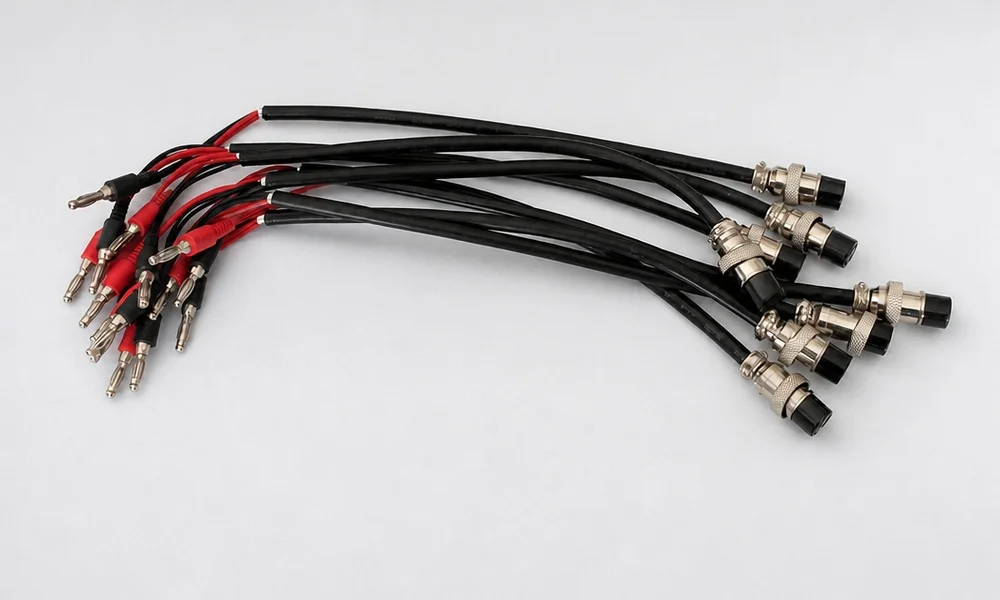

Il cavo con baionetta a 4 pin: spinotto a banana sull'estremità scheda, connettore a baionetta sull'estremità tester.

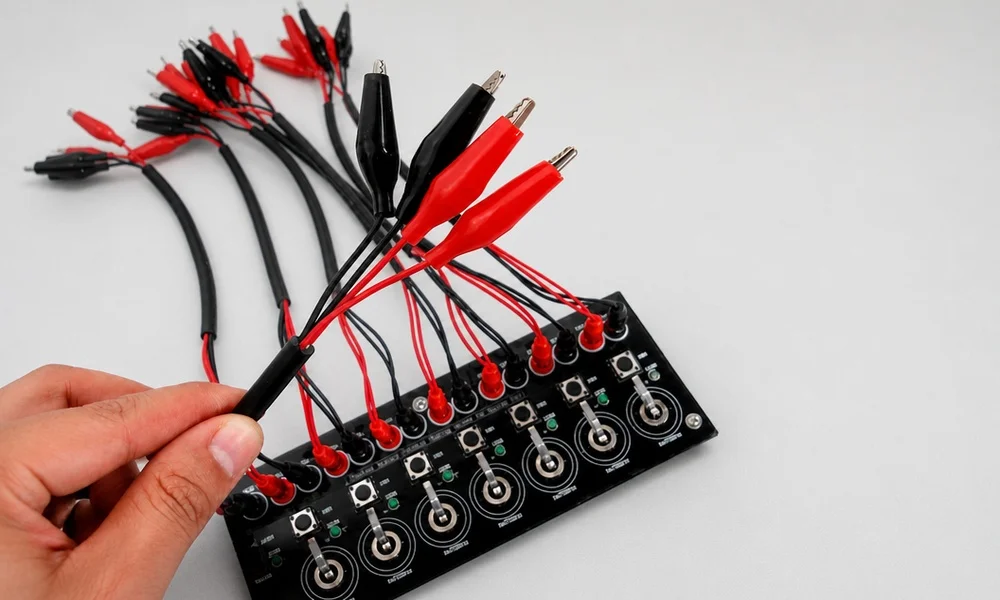

Il cavo con morsetti a coccodrillo, con i quattro morsetti che si agganciano ai morsetti a vite o ai pin scoperti dei tester di terze parti.

Il diametro massimo del cavo su entrambi i cavi è di 4,2 mm. Al momento dell'ordine, indicare il modello del tester o inviare una foto del relativo connettore. L'estremità scheda è fissa, quindi l'estremità tester è l'unica parte che deve essere adattata, e la adattiamo prima della spedizione del cavo.

I quattro morsetti sono di due dimensioni diverse appositamente. Il rilevamento della tensione passa attraverso la coppia piccola e la corrente attraverso la coppia grande, motivo per cui il set di morsetti funziona con i tester di altri produttori e non solo con i nostri.

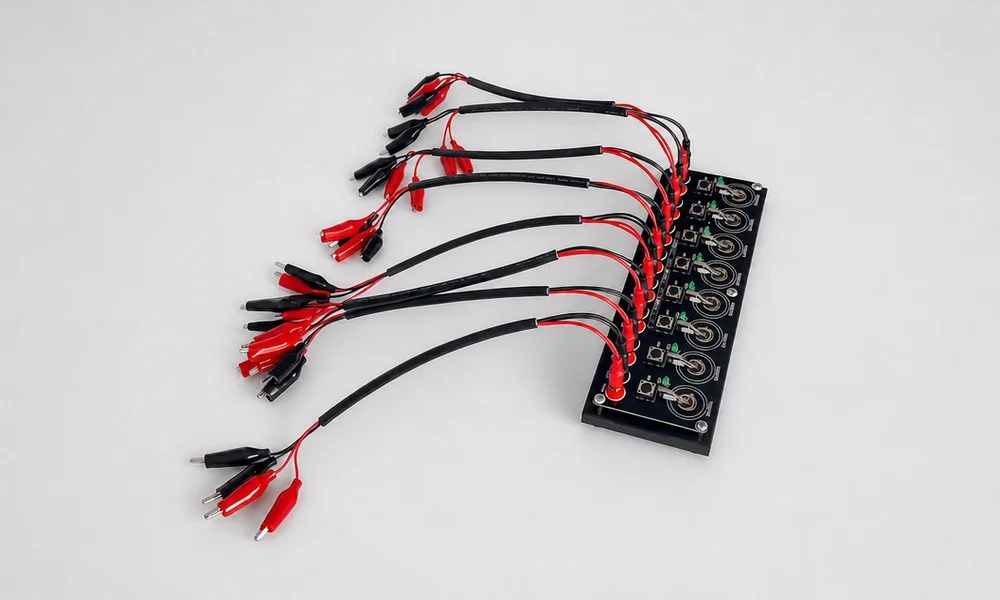

Una scheda completamente equipaggiata con cavi a coccodrillo a quattro fili.

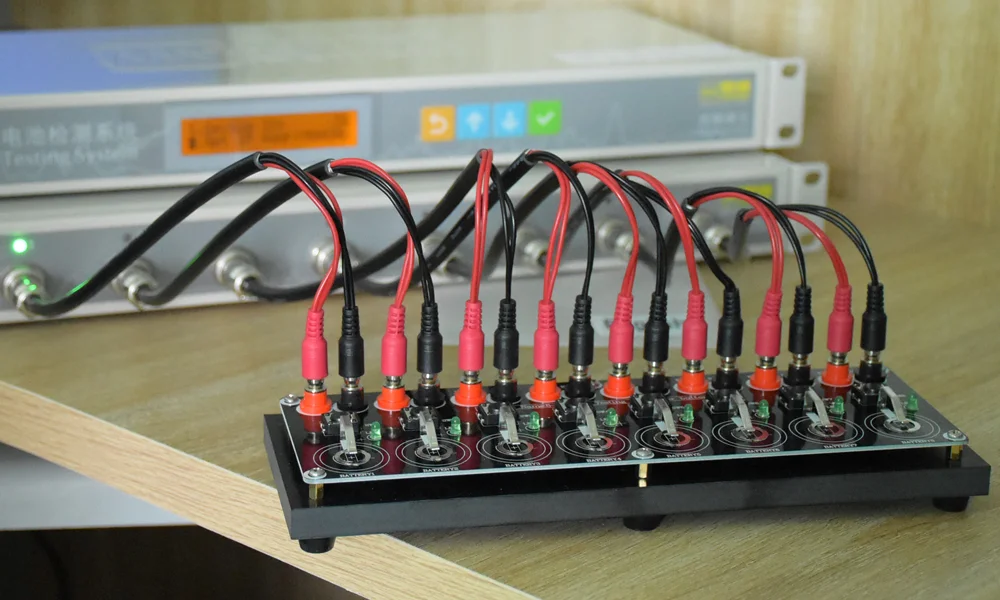

Scheda e tester collegati da cavi a baionetta a 4 pin, la configurazione per la quale viene acquistata l'opzione a baionetta.

Controllo della polarità prima dell'avvio della prova

La scheda integra un controllo di polarità incorporato. Alloggiare la cella, premere il pulsante di controllo e la spia luminosa si accende quando la cella è inserita nel verso corretto. Una cella invertita viene individuata sul banco di lavoro, prima che il canale venga cablato per un test, anziché dopo che la prova è terminata e i dati devono essere scartati.

Dove si colloca la scheda in un sistema di test

La scheda è passiva. Contiene le celle e gestisce la connessione, quindi il suo comportamento dipende dal tester a cui è collegata. Se si sta scegliendo un tester contemporaneamente, la gamma include il TOB-5V10mA coin cell tester e il TOB-CT-4008Q-5V100mA-HWX four-range 5V100mA coin cell tester. Indicare quello che si sta acquistando e il cavo verrà fornito con l'estremità tester corrispondente.

Quando i tester devono rimanere in una posizione fissa, il TOB-MPJ-19-MA-5 movable rack for coin cell testers mantiene una serie di essi sollevata dal banco di lavoro. Per le prove che richiedono una temperatura controllata, la TOB-HW-200-160CH constant temperature chamber for battery test è la camera della stessa gamma.

Domande frequenti

I cavi sono inclusi con la scheda?

No. Il pacchetto standard include solo la scheda di test. I cavi di test e i morsetti a coccodrillo sono articoli separati, poiché l'estremità tester differisce tra un tester TOB e un ciclatore di terze parti. Indicare il modello di tester al momento dell'ordine e il cavo verrà fornito abbinato ad esso.

Posso usare cavi che possiedo già?

Se terminano con uno spinotto a banana da 4 mm, il lato scheda li accetterà: le otto prese sulla scheda sono di circa 4 mm di diametro e accettano cavi fino a 4,2 mm. L'altra estremità deve solo corrispondere al tester in uso, quindi i cavi esistenti spesso funzionano.

Quali pile a bottone sono compatibili?

Qualsiasi pila a bottone fino a 25 mm di diametro. Le pile CR2016, CR2032, CR2325 e CR2450 trovano tutte alloggio nelle stesse posizioni, pertanto un lotto che include formati misti non richiede una seconda scheda.

Gli otto canali interferiscono tra loro?

No. Gli otto canali funzionano in modo indipendente, quindi inserire, rimuovere o sostituire una pila in una posizione non interrompe un test già in esecuzione in un'altra.

Funziona con un tester di un altro produttore?

A questo serve il cavo con pinze a coccodrillo. Le sue quattro pinze, due piccole per la tensione e due grandi per la corrente, si agganciano ai terminali a vite o ai poli scoperti presenti sui tester di altri produttori, e l'estremità della scheda è dotata dello stesso connettore a banana del cavo a baionetta.

Come posso verificare che una pila sia inserita verso il verso giusto?

Premi il pulsante di spunta. L'indicatore di polarità incorporato si accende quando la cella è posizionata correttamente, prima che il canale venga collegato a un test.

Ordinazione della scheda con un cavo

Inviaci tre cose e l'ordine potrà essere quotato in un'unica risposta: il numero di schede, il tester a cui le schede saranno collegate e se desideri il cavo a baionetta a 4 pin o il cavo con pinzette a coccodrillo. Se il tester non è un'unità TOB, una foto dei suoi terminali è sufficiente per permetterci di confermare quale dei due cavi è compatibile.

Scrivi a tob.amy@tobmachine.com o chiama il +86 181 2071 5609.
