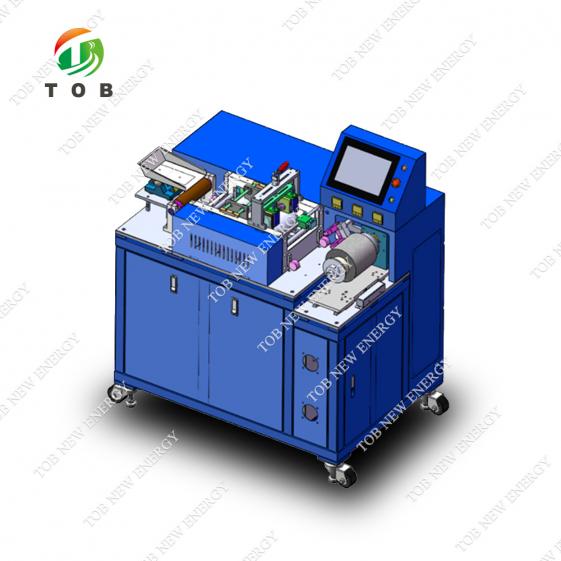

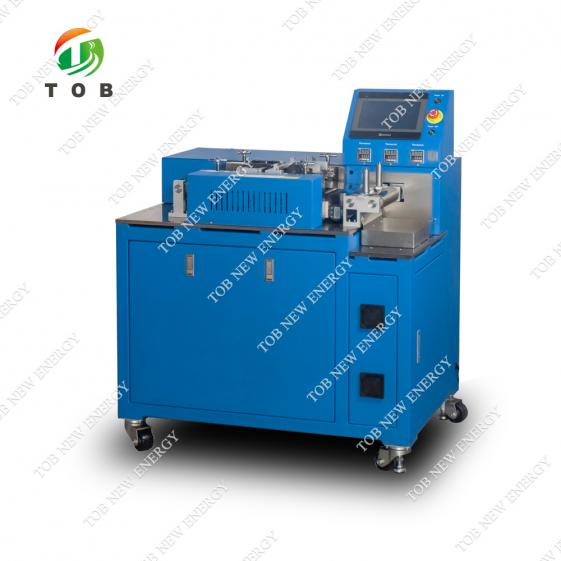

Macchina per la formazione di film di elettrodi secchi per ricerca e sviluppo delle batterie

Macchina per la Formazione di Film di Elettrodi a Secco per R&S sulle Batterie | TOB-HRPE200-3AL

Panoramica del prodotto e applicazioni ideali

Una macchina per la formazione di film di elettrodi a secco—spesso chiamata pressa a rulli riscaldati o calandra—trasforma una miscela di polveri a scorrimento libero composta da materiale attivo, carbonio conduttivo e legante fibrillizzabile (tipicamente PTFE) direttamente in un film di elettrodo autoportante senza l'uso di solventi, miscelazione di fanghi o lunghi processi di essiccazione. La TOB-HRPE200-3AL è una macchina da banco fino alla scala pilota progettata specificamente per questo processo di produzione di elettrodi senza solventi. Applica temperatura controllata e pressione del varco tra i rulli regolabile con precisione per densificare e fibrillizzare la polvere in un film continuo che può essere laminato direttamente su un collettore di corrente, semplificando drasticamente la catena di produzione degli elettrodi.

La macchina impiega due rulli in acciaio rettificati di precisione (Ø96 mm) con una durezza superficiale di HRC62, ottenuta tramite cromatura dura. Lo strato di cromo non solo resiste all'usura abrasiva causata dalla polvere dell'elettrodo, ma previene anche la ruggine durante lo stoccaggio in ambiente, un aspetto pratico importante nei laboratori operativi. I rulli sono riscaldati internamente dalla temperatura ambiente fino a 130 °C, con ciascun rullo controllato e visualizzato digitalmente in modo indipendente. L'uniformità della temperatura è fondamentale perché il legante PTFE deve raggiungere la temperatura di fibrillizzazione—tipicamente tra 60 °C e 120 °C—senza superare il limite oltre il quale il materiale attivo si degrada. La cilindricità dei rulli ≤ ±2 µm garantisce che il varco tra i rulli, e quindi lo spessore del film, sia uniforme sull'intera larghezza di lavoro di 200 mm.

Ideale per:

• Gruppi di R&S sulle batterie e linee pilota che sviluppano processi di produzione di elettrodi senza solventi (a secco) per batterie agli ioni di litio, agli ioni di sodio e allo stato solido.
• Ricercatori che studiano il comportamento di fibrillizzazione del PTFE o di altri leganti fibrillizzabili con materiali attivi NMC, LFP, grafite, carbonio duro o a base di silicio.
• Produttori che valutano la tecnologia degli elettrodi a secco come metodo per eliminare il solvente tossico NMP, ridurre l'essiccazione ad alta intensità energetica e diminuire l'ingombro dello stabilimento.
• Scienziati dei materiali che necessitano di una pressa a rulli compatta e strumentata per produrre film uniformi a spessore controllato per test su celle a bottone, celle pouch a singolo strato o celle cilindriche di piccolo formato.
• Qualsiasi laboratorio che abbia tentato la lavorazione di elettrodi a secco con una pressa idraulica manuale e abbia riscontrato un processo incoerente, scarsamente controllato e inadatto all'aumento di scala.

Nuovo alla lavorazione di elettrodi a secco e non sai da quali temperatura dei rulli e rapporto di velocità iniziare per la tua polvere catodica e il legante PTFE? Contatta i nostri ingegneri del processo a secco. Possiamo aiutarti a tradurre le proprietà dei tuoi materiali in parametri della macchina.

Dove si inserisce questa macchina nella produzione di elettrodi a secco

Gli elettrodi tradizionali delle batterie agli ioni di litio vengono prodotti tramite lavorazione a umido: la polvere attiva, il carbonio e il legante vengono miscelati in un impasto con NMP (per i catodi) o acqua (per gli anodi), rivestiti su un foglio metallico e poi fatti passare attraverso lunghi forni di essiccazione per rimuovere il solvente prima della calandratura. Questo processo consuma una quantità significativa di energia, richiede sistemi di recupero dei solventi e limita l'uso di alcuni materiali (ad esempio litio metallico o sodio) che reagiscono con l'acqua.

La lavorazione degli elettrodi a secco elimina completamente il solvente. Il flusso di lavoro procede generalmente come segue:

1. Miscelazione a secco:Il materiale attivo, il carbonio conduttivo e la polvere di PTFE vengono miscelati intimamente in un miscelatore a secco ad alto taglio. Le particelle di PTFE vengono allungate in fini fibrille durante la miscelazione, formando una rete che mantiene unita la polvere.
2. Formazione del film (il ruolo della TOB-HRPE200-3AL):La polvere a scorrimento libero viene alimentata tra la coppia di rulli riscaldati controrotanti della TOB-HRPE200-3AL. La combinazione di calore, pressione e taglio fibrillizza ulteriormente il PTFE e compatta la polvere in un film continuo autoportante con spessore controllato. I rulli ruotano a velocità regolabili indipendentemente (0–1 giri/s), consentendo una componente di taglio che migliora la densificazione.
3. Laminazione:Il film secco formato viene quindi laminato direttamente su un collettore di corrente (foglio di alluminio o rame) in una seconda fase di calandratura—oppure nella stessa macchina alimentando il foglio insieme alla polvere. Questo produce un foglio di elettrodo finito.
4. Taglio longitudinale / taglio:Il coltello di taglio integrato rifila i bordi del film alla larghezza desiderata e il meccanismo di avvolgimento raccoglie il film finito o l'elettrodo su un albero pneumatico da 3 pollici per ulteriori lavorazioni.

La TOB-HRPE200-3AL esegue il passaggio 2 e parzialmente il passaggio 3 (se il collettore di corrente viene alimentato insieme alla polvere) e il passaggio 4, in un funzionamento continuo. Poiché non è presente solvente, non sono necessari forni di essiccazione, recupero dei solventi né si verificano difetti di migrazione del legante che si presentano durante la lenta essiccazione dei film umidi. L'uniformità dello spessore del film è determinata direttamente dalla precisione del varco tra i rulli, che in questa macchina è controllata digitalmente e visualizzata tramite un comparatore elettronico.

Come funziona il processo di pressatura a rulli riscaldati e formazione del film

La TOB-HRPE200-3AL è costruita attorno a una coppia di rulli in acciaio rettificati di precisione da Ø96 mm montati su cuscinetti ad alta precisione (IFU, Svezia). Ogni rullo è riscaldato internamente tramite un sistema a cartuccia elettrica, con la temperatura impostata indipendentemente mediante controllori digitali di temperatura Autonics. La superficie dei rulli è rivestita con cromo duro fino a una durezza HRC62, fornendo una superficie liscia e resistente all'usura che minimizza l'adesione della polvere e resiste alla corrosione.

Controllo dell'azionamento e del rapporto di velocità

Due servomotori (Inovance) azionano i rulli in modo indipendente. Questa è una caratteristica progettuale fondamentale: a differenza di una semplice calandra a ingranaggi, la TOB-HRPE200-3AL può far funzionare i rulli a velocità diverse, creando un campo di taglio controllato nella zona di contatto. Per le polveri degli elettrodi a secco, una piccola differenza di velocità (ad esempio 5–15%) applica un taglio aggiuntivo che favorisce la fibrillizzazione del PTFE e produce un film più denso e coerente. La velocità di ciascun rullo è regolabile da 0 a 1 giro al secondo tramite il PLC e visualizzata sullo schermo tattile Weintek. Anche la direzione di rotazione può essere impostata indipendentemente.

Regolazione del varco tra i rulli e controllo dello spessore

Il varco tra i due rulli—e quindi lo spessore del film—viene regolato da 0 a 2 mm tramite un meccanismo automatico di regolazione del varco azionato da motore passo-passo (motore passo-passo Leadshine). Il meccanismo presenta eccellenti prestazioni di autobloccaggio, ciò significa che il varco non varia durante la laminazione, anche sotto la notevole forza di separazione generata dalla polvere compattata. Il varco effettivo viene visualizzato su un comparatore digitale elettronico, fornendo un feedback a livello micrometrico all'operatore. La cilindricità dei rulli ≤ ±2 µm garantisce che il varco misurato al centro dei rulli sia rappresentativo del varco sull'intera larghezza di lavoro di 200 mm, una specifica eccezionalmente stretta per una macchina da banco che si traduce direttamente in un'eccezionale uniformità dello spessore del film.

Avvolgimento, svolgimento e taglio longitudinale

La macchina è dotata di un meccanismo di correzione per avvolgimento e svolgimento che mantiene il corretto allineamento del nastro. Se un foglio di collettore di corrente o un film preformato viene alimentato nella zona di contatto, il dispositivo di svolgimento con alimentazione assistita da nastro trasportatore garantisce un ingresso senza pieghe. Dopo che il film esce dalla zona di contatto, un coltello di taglio integrato rifila i bordi alla larghezza desiderata e il film finito viene avvolto su un albero pneumatico da 3 pollici (diametro massimo del rotolo 200 mm). Questo consente un funzionamento veramente continuo: polvere in ingresso, film di elettrodo rifilato in uscita.

Architettura PLC e del sistema di controllo

L'intera macchina è controllata da un PLC (Inovance o Panasonic) tramite un HMI touch screen Weintek. L'operatore imposta le temperature dei rulli, le velocità dei rulli (e il rapporto di velocità), la distanza e la tensione di avvolgimento su un'unica schermata. Il PLC coordina gli azionamenti servo, il motore passo-passo per la regolazione della distanza e i motori di avvolgimento/svolgimento, e monitora i controllori di temperatura, i relè a stato solido (Yangming) e i dispositivi di protezione del circuito (Chint). I relè Izumi forniscono l'isolamento del livello di segnale per i circuiti di controllo.

Principali vantaggi ingegneristici per la lavorazione degli elettrodi a secco

1. Riscaldamento indipendente dei rulli e controllo preciso della temperatura (da temperatura ambiente a 130 °C)— La fibrillazione del PTFE dipende fortemente dalla temperatura. Se la temperatura del rullo è troppo bassa, le particelle di PTFE non si ammorbidiscono sufficientemente e il film perde resistenza meccanica. Se la temperatura è troppo alta, il materiale attivo può iniziare a decomporsi oppure il PTFE può fibrillarsi eccessivamente perdendo porosità. Il controllo digitale della temperatura a doppia zona del TOB-HRPE200-3AL (Autonics, Corea) consente all'operatore di mantenere ogni rullo a una temperatura precisa e impostata in modo indipendente, garantendo che il materiale subisca esattamente il profilo termico richiesto.
2. Rotazione asincrona dei rulli con rapporto di velocità regolabile per una densificazione migliorata —L'azionamento servo indipendente di ciascun rullo consente una differenza di velocità (ad esempio, 0,9 giri/s sul rullo superiore e 1,0 giri/s su quello inferiore). Questo introduce una componente di taglio che allunga fisicamente le fibrille di PTFE e le orienta nella direzione di laminazione. Il risultato è un film con maggiore resistenza alla trazione e migliori proprietà di manipolazione rispetto a un film pressato tra rulli alla stessa velocità. L'intervallo di velocità di 0–1 giri/s copre sia la compattazione iniziale delicata sia la finitura ad alto taglio.
3. Superficie dei rulli in cromo duro HRC62 con cilindricità ≤ ±2 µm—La cromatura dura non solo prolunga la durata dei rulli, ma fornisce anche una superficie liscia e a basso attrito che riduce l'adesione della polvere. La rugosità superficiale specificata di Ra 0,8 µm per materiali secchi (e opzionalmente Ra 0,4 µm per materiali umidi) è selezionata per ottenere il giusto equilibrio tra il distacco del film e l'attrito necessario per trascinare la polvere nel punto di laminazione. La cilindricità estremamente precisa garantisce che la variazione dello spessore del film sia determinata dalle caratteristiche dell'alimentazione della polvere, non dalla macchina.
4. Regolazione automatica della distanza azionata da motore passo-passo con display digitale elettronico e autobloccaggio—La distanza non viene impostata tramite spessimetri manuali o una semplice vite meccanica. Il motore passo-passo (Leadshine) posiziona i rulli con risoluzione micrometrica e la posizione viene visualizzata digitalmente. Il design autobloccante consente di mantenere la distanza impostata anche sotto la forza di separazione dei film di elettrodo ad alta densità. Questa ripetibilità è essenziale per produrre più lotti di film per elettrodi con lo stesso spessore e la stessa porosità, e permette a un singolo operatore di passare da uno spessore di film all'altro in pochi secondi.
5. Taglio longitudinale e avvolgimento integrati per il funzionamento continuo—Molte calandre da laboratorio producono un foglio che deve poi essere tagliato e raccolto manualmente. Il TOB-HRPE200-3AL include un coltello di taglio longitudinale che rifila i bordi del film immediatamente dopo la calandratura e un meccanismo di avvolgimento che avvolge il prodotto finito su un'anima da 3 pollici. Il meccanismo di correzione dell'avvolgimento e il trasporto ausiliario a nastro garantiscono che il film rimanga centrato e senza pieghe durante l'avvolgimento. La macchina consente quindi un vero processo a secco roll-to-roll per elettrodi su scala da banco.
6. Design compatto controllato da PLC con componenti di grado industriale—Nonostante la sua completa funzionalità—riscaldamento, azionamento servo, controllo della distanza, taglio longitudinale e avvolgimento—la macchina occupa solo L1100 × W770 × H1300 mm. L'utilizzo di componenti di marca (PLC Inovance/Panasonic, HMI Weintek, cuscinetti IFU, componenti elettrici Chint, controllori Autonics) garantisce affidabilità e disponibilità a lungo termine dei ricambi. Il peso di 350 kg fornisce sufficiente stabilità per lavori di precisione, pur rimanendo entro un intervallo che consente il posizionamento con un transpallet.

Specifiche tecniche complete

Le seguenti specifiche sono esattamente quelle fornite dal produttore e sono verificate per ogni macchina. Nessun valore è stato modificato.

Marchi della configurazione principale:

Linee guida per la manutenzione operativa e la sicurezza

Le seguenti procedure di manutenzione e precauzioni di sicurezza sono raccomandate dal produttore per garantire una lunga durata di servizio e la sicurezza dell'operatore.

Metodi di manutenzione

1. Prima di ogni utilizzo, pulire accuratamente le superfici di entrambi i rulli con un panno morbido imbevuto di alcol per mantenere la pulizia e prevenire la contaminazione incrociata tra lotti di polvere.
2. Lubrificare le parti mobili del meccanismo a ingranaggi con olio per mantenere un movimento fluido e prevenire l'usura.
3. Disattivare il soffiaggio della pompa dell'aria vicino alla macchina per impedire l'ingresso di polvere nei cuscinetti e compromettere la precisione.
4. Se la macchina non viene utilizzata per un periodo prolungato, pulire le superfici dei rulli e spruzzarle con olio antiruggine per proteggerle dalla corrosione.
5. Ispezionare regolarmente tutte le viti, i dadi, i perni e gli altri elementi di fissaggio per prevenire l'allentamento, che potrebbe causare difetti di qualità o lesioni personali.
6. Quando si regola la distanza di laminazione, regolare entrambi i lati in modo uniforme per evitare di danneggiare altre parti. Dopo la regolazione, il comparatore può essere rimosso per evitare danni accidentali durante la produzione.

Precauzioni di sicurezza

1. Durante il funzionamento, è severamente vietato introdurre le mani o altre parti del corpo nelle aree pericolose del laminatoio e della trasmissione a ingranaggi. Due o più persone non sono autorizzate a utilizzare la macchina contemporaneamente per evitare lesioni accidentali. Le parti della trasmissione a ingranaggi sono dotate di coperture protettive e segnali di pericolo.
2. Quando si puliscono i rulli, stare dietro alla superficie operativa per evitare che gli indumenti e le mani vengano trascinati, causando lesioni personali o danni alla macchina.
3. È severamente vietato indossare guanti durante la pulizia di macchinari rotanti.
4. Gli operatori devono indossare indumenti aderenti; coloro che hanno i capelli lunghi devono indossare cuffie da lavoro.
5. Al personale non autorizzato non è consentito smontare o eseguire il debug dell'apparecchiatura.
6. Non smontare i componenti del circuito senza autorizzazione.
7. La copertura in acciaio inossidabile può raggiungere temperature elevate durante il funzionamento: non toccarla direttamente a mani nude.

Confronto: TOB-HRPE200-3AL vs. Pressa idraulica manuale per la formazione di film di elettrodi secchi

Perché i ricercatori di elettrodi a secco investono in una pressa a rulli dedicata:

La pressatura manuale della polvere per elettrodi a secco con una pressa idraulica è essenzialmente un processo per tentativi ed errori. Lo spessore è incoerente, la temperatura è incontrollata e ogni foglio richiede diversi minuti per essere prodotto. Quando è necessario realizzare una quantità sufficiente di materiale per elettrodi per un set di celle a moneta statisticamente significativo—o dimostrare che il processo con elettrodo a secco è scalabile—una pressa a rulli riscaldati continua diventa indispensabile. La TOB-HRPE200-3AL fornisce il collegamento mancante tra una formulazione di polvere di successo su scala becher e una dimostrazione credibile della produzione di elettrodi su scala pilota.

FAQ di ingegneria — Formazione del film per elettrodi a secco

D1: Quali sistemi leganti sono compatibili con questa macchina e si limita al PTFE?

La macchina è progettata per materiali non ferrosi. Sebbene il PTFE sia il legante fibrillizzabile più comunemente utilizzato nella lavorazione degli elettrodi a secco, la TOB-HRPE200-3AL può processare anche polveri contenenti altri leganti termoplastici (ad es. PVDF, PEO) a condizione che si ammorbidiscano entro il limite di temperatura di 130 °C. Il requisito principale è che la miscela di polveri sia sufficientemente scorrevole da poter essere alimentata nella zona di passaggio tra i rulli. Il rapporto di velocità regolabile e la distanza consentono l'ottimizzazione per diversi sistemi leganti.

D2: Come determino la corretta temperatura dei rulli e il rapporto di velocità per la mia specifica combinazione di polvere catodica e legante?

Iniziare con un piccolo lotto su una pressa manuale per determinare la temperatura di ammorbidimento del legante (tipicamente 70–100 °C per il PTFE). Impostare inizialmente entrambi i rulli alla stessa velocità (0,5 giri/s) a quella temperatura ed estrudere una piccola quantità di polvere. Ispezionare il film per verificarne l'integrità meccanica. Se il film è debole o friabile, aumentare la temperatura con incrementi di 5 °C. Per introdurre taglio, impostare il rullo più lento a 0,85 giri/s e quello più veloce a 1,0 giri/s. Il comparatore elettronico mostrerà la distanza effettiva; iniziare da 0,5 mm e ridurre gradualmente fino a raggiungere lo spessore target del film. Se il film si strappa, aumentare leggermente la distanza o ridurre la variazione di velocità.

D3: La macchina può essere utilizzata per laminare il film per elettrodi a secco direttamente su un foglio di rame o alluminio come collettore di corrente?

Sì. Il foglio può essere alimentato dal meccanismo di svolgimento insieme alla polvere, in modo che compattazione e laminazione avvengano simultaneamente nella zona di passaggio tra i rulli. In alternativa, il film preformato può essere svolto e laminato in un secondo passaggio. La temperatura dei rulli deve essere adattata ai requisiti di laminazione (generalmente leggermente inferiore alla temperatura di fibrillizzazione per evitare una fibrillizzazione eccessiva del film già formato). Il meccanismo di correzione dell'avvolgimento aiuta a mantenere l'allineamento del foglio durante questo processo.

D4: Qual è la produttività tipica in metri al minuto per un film catodico a secco?

La produttività dipende dalla velocità dei rulli (massimo 1 giro/s) e dallo spessore del film. Alla velocità massima, la velocità lineare è approssimativamente π × 0,096 m × 1 s⁻¹ ≈ 0,3 m/s ≈ 18 m/min. Tuttavia, per la lavorazione di elettrodi a secco, velocità di 2–5 m/min sono più comuni durante lo sviluppo iniziale, poiché velocità inferiori forniscono un maggiore tempo di permanenza nella zona di passaggio e una migliore fibrillizzazione del PTFE. La produttività aumenta con l'ottimizzazione e man mano che le caratteristiche di alimentazione della polvere vengono perfezionate.

D5: Come viene gestita la contaminazione incrociata tra diversi lotti di materiale attivo?

I rulli sono accessibili e possono essere puliti con alcol tra i lotti, come descritto nelle procedure di manutenzione. La superficie in cromo duro rilascia la maggior parte delle polveri per elettrodi in modo pulito. Se si passa da una polvere catodica a una polvere anodica, è consigliabile far passare una piccola quantità di polvere non reattiva (ad es. carbon black puro o allumina) attraverso i rulli come “lotto di pulizia” prima del successivo materiale attivo. Anche il nastro trasportatore e il meccanismo di avvolgimento devono essere aspirati o puliti.

Pronto a trasferire la tua formulazione di elettrodo a secco dalla pressatura manuale dei fogli a un processo continuo e controllato con pressa a rulli? Richiedi un preventivo per la TOB-HRPE200-3AL. Includi lo spessore target del film, la larghezza e il tipo di legante, e i nostri ingegneri potranno fornire una ricetta iniziale consigliata per le impostazioni di temperatura e velocità.
